DIN 6925 – самоконтрящаяся гайка шестигранной формы, выполненная полностью из металла. Она не имеет пластиковых вставок или других неметаллических элементов, поэтому может использоваться в широком температурном диапазоне.
Ее основное отличие от других видов крепежа – наличие зажимного элемента для предотвращения самопроизвольного раскручивания соединения. Самоконтрящиеся гайки применяются при сборке узлов и агрегатов, которые подвергаются динамическим нагрузкам и вибрации. Использование такого крепежа не допускает снижения их надежности со временем.
Особенности изготовления
Крепежная продукция такого типа изготавливается из углеродистой стали с классом прочности 8 или 10 – такие сплавы рассчитаны на сильные механические нагрузки. Для повышения устойчивости к разрушительному воздействию внешней среды металл снабжается хромовым, никелевым или цинковым покрытием, которое наносится гальваническим способом. Оцинкованные и иные гайки способны долгое время противостоять коррозии.
Изделия имеют следующие размерные характеристики:
- Диаметр резьбы отверстия может составлять от М6 до М36.
- Высота гайки составляет от 6 до 55 мм.
- Размер стороны гайки под ключ варьируется от 10 до 24 мм.
- Высота шестигранной основной части гайки до сужающегося зажимного элемента составляет от 1,6 до 23 мм.
Гайки такого типа имеют достаточно большую высоту, это увеличивает размеру соединения. Однако для них не требуется использование дополнительных шайб и других элементов, препятствующих раскручиванию соединения.
Возможности использования
Самоконтрящийся крепеж используется в различных машиностроительных направлениях: он применяется при сборке автомобилей, судов, летательных аппаратов, станков, всевозможного промышленного оборудования и не только. Прочные гайки повышают надежность фиксации деталей и увеличивают срок безаварийной работы агрегатов. Благодаря использованию коррозионно стойких материалов они способны служить долго и выдерживать агрессивное воздействие внешней среды.
Закажите продукцию высокого качества по доступной стоимости: в компании «Трайв-Комплект» предлагается оптовая продажа крепежа в ассортименте. Возможна его отправка в любой регион России, товар быстро отгружается с собственного склада компании. Проконсультируйтесь со специалистами и оформите заказ на любое количество метизов.

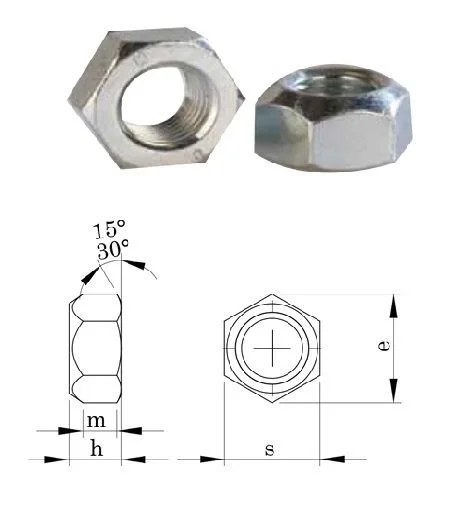

Размеры шестигранных самоконтрящихся гаек DIN 6925 в мм:
| d | s | h | m | e мин. |
|---|---|---|---|---|
| М3 | 5.5 | 3.7 | 2.0 | 6.01 |
| М4 | 7 | 4.2 | 2.2 | 7.66 |
| M5 | 8 | 5.1 | 2.75 | 8.79 |
| M6 | 10 | 6 | 3.3 | 11.05 |
| M7 | 11 | 7 | 3.8 | 12.12 |
| M8 | 13 | 8 | 4.4 | 14.38 |
| M10 | 16 | 10 | 5.5 | 17.77 |
| M12 | 18 | 12 | 6.6 | 20.03 |
| M14 | 21 | 14 | 7.7 | 23.35 |
| M16 | 24 | 16 | 8.8 | 26.75 |
| M20 | 30 | 20 | 11.0 | 32.95 |
| M24 | 36 | 24 | 13.2 | 39.55 |
| M30 | 46 | 30 | 16.5 | 50.85 |
| M36 | 55 | 36 | 19.8 | 60.7 |
| d | h |
m' DIN/ISO |
s |
| М3 | 3.7 | 1.65/- | 5.5 |
| M4 | 4.2 | 2.2/- | 7 |
| M5 | 5.1 | 2.75/3.52 | 8 |
| M6 | 6 | 3.3/3.92 | 10 |
| M8 | 8 | 4.4/5.15 | 13 |
| M10 | 10 | 5.5/6.43 | 16 |
| M12 | 12 | 6.6/8.30 | 18 |
| М14 | 14 | 7.7/9.68 | 21 |
| M16 | 16 | 8.8/11.28 | 24 |
| М18 | 18 | 9.9/- | 27 |
| M20 | 20 | 11/13.52 | 30 |
| M24 | 24 | 13.2/16.16 | 36 |
| М27 | 27 | 14.8/- | 41 |
| M30 | 30 | 16.5/19.44 | 46 |
| М33 | 33 | 18.2/- | 50 |
| M36 | 36 | 19.8/23.52 | 55 |
Обозначения:
d - номинальный диаметр резьбы
h - высота гайки, макс.
m' - высота резьбовой части
s - размер гайки под ключ
