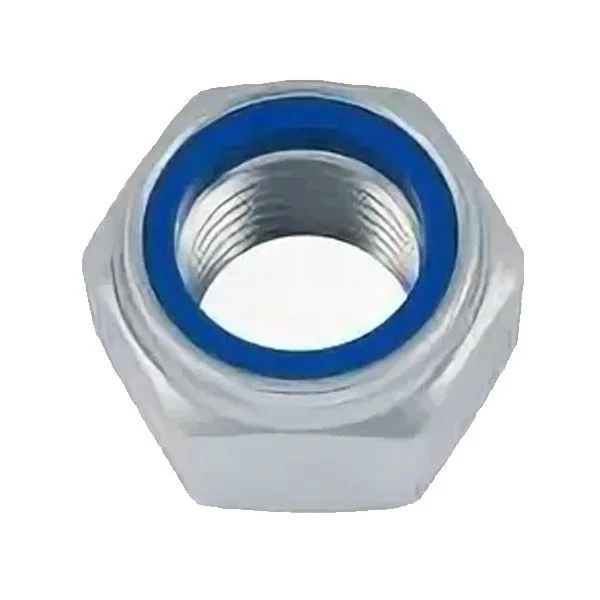

По стандарту DIN 6924 изготавливается самоконтрящаяся гайка, предназначенная для защиты соединений от самопроизвольного раскручивания под действием динамических нагрузок или вибрации. Она имеет традиционную шестигранную форму, удобную для установки с помощью гаечного ключа или гайковерта.
Особенностью изделия является наличие неметаллического вкладыша в резьбовом отверстии. При вкручивании болта или шпильки он деформируется и не допускает самостоятельного откручивания крепежа. Гайки такого типа широко применяются в промышленности для повышения надежности фиксации деталей.
Материалы изготовления
Гайки производятся из углеродистых сталей, которые могут иметь следующие классы прочности: 5, 8, 10, 12. Выбор будет зависеть от величины нагрузок, которые будет постоянно испытывать соединение. Чтобы увеличить сопротивляемость металла коррозии, он покрывается слоем цинка, нанесенным гальваническим способом оцинковки. Защита обеспечивает значительно большую устойчивость к действию влаги, а также внешней агрессивной среды.
Гайки, изготовленные по этому стандарту, имеют следующие размерные характеристики:
- Широкий диапазон диаметров резьбового отверстия: он может составлять от М3 до М48.
- Размер изделия под ключ составляет от 5,5 до 75 мм.
- Высота самоконтрящейся гайки может составлять от 4,2 до 48 мм.
Ближайшие аналоги такого изделия изготавливаются по стандарту ISO 7040 или по ISO 10512, однако возможны незначительные расхождения в типоразмерах. Чтобы подобрать наиболее подходящую продукцию, воспользуйтесь услугами консультантов.
Возможности применения
Самоконтрящейся крепежные изделия получили широкое применение в различных машиностроительных отраслях. Они используются для производства станков, автомобилей, других видов транспортных средств, а также судов, промышленного оборудования и не только. Такие гайки способствуют более надежной фиксации комплектующих, предотвращают ослабление соединений и поломки механизмов.
Приобрести самоконтрящиеся гайки на доступных условиях предлагает компания «Трайв-Комплект». В продаже представлен большой выбор крепежа различного размера, он подходит для использования в различных отраслях. Предлагается заказать оптовую партию с отправкой в любой регион России в самые короткие сроки. Предоставляются консультации по выбору и поиску аналогов.

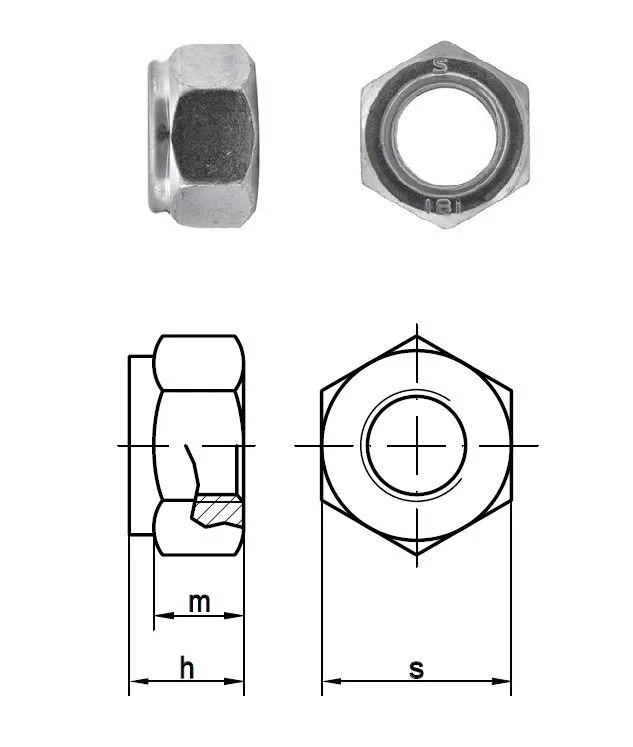

Размеры шестигранных самоконтрящихся гаек DIN 6924 в мм
| d | s | h | m | e мин. |
|---|---|---|---|---|
| М3 | 5.5 | 4.2 - 4.5 | 2.15 | 6.01 |
| М4 | 7 | 5.7 - 6.0 | 2.9 | 7.66 |
| M5 | 8 | 6.44 - 6.8 | 4.4 | 8.79 |
| M6 | 10 | 7.64 - 8.0 | 4.9 | 11.05 |
| M7 | 11 | 8.64 - 9.0 | 6.14 | 12.12 |
| M8 | 13 | 9.14 - 9.5 | 6.44 | 14.38 |
| M10 | 16 | 11.5 - 11.9 | 8.04 | 17.77 |
| M12 | 18 | 14.5 - 14.9 | 10.37 | 20.03 |
| M14 | 21 | 16.3 - 17.0 | 12.1 | 23.35 |
| M16 | 24 | 18.3 - 19.1 | 14.1 | 26.75 |
| M18 | 27 | 19.8 - 20.6 | 15.1 | 29.56 |
| M20 | 30 | 21.5 - 22.8 | 16.9 | 32.95 |
| M22 | 34 | 23.2 - 24.5 | 18.1 | 37.29 |
| M24 | 36 | 25.8 - 27.1 | 20.2 | 39.55 |
| M27 | 41 | 29.4 - 31.0 | 22.5 | 45.20 |
| M30 | 46 | 31.0 - 32.6 | 24.3 | 50.85 |
| M33 | 50 | 33.9 - 35.5 | 27.4 | 55.37 |
| M36 | 55 | 37.3 - 38.9 | 29.4 | 60.79 |
| M39 | 60 | 40.4 - 42.0 | 31.8 | 66.44 |
| M42 | 65 | 43.4 - 45.0 | 34 | 71.30 |
| M45 | 70 | 46.4 - 48.0 | 36 | 76.95 |
| M48 | 75 | 48.4 - 50.0 | 38 | 82.6 |
| d | s | h | m | e |
| М3 | 5.5 | 4.2 - 4.5 | 2.15 | 6.01 |
| М4 | 7 | 5.7 - 6.0 | 2.9 | 7.66 |
| M5 | 8 | 6.44 - 6.8 | 4.4 | 8.79 |
| M6 | 10 | 7.64 - 8.0 | 4.9 | 11.05 |
| M7 | 11 | 8.64 - 9.0 | 6.14 | 12.12 |
| M8 | 13 | 9.14 - 9.5 | 6.44 | 14.38 |
| M10 | 16 | 11.5 - 11.9 | 8.04 | 17.77 |
| M12 | 18 | 14.5 - 14.9 | 10.37 | 20.03 |
| M14 | 21 | 16.3 - 17.0 | 12.1 | 23.35 |
| M16 | 24 | 18.3 - 19.1 | 14.1 | 26.75 |
| M18 | 27 | 19.8 - 20.6 | 15.1 | 29.56 |
| M20 | 30 | 21.5 - 22.8 | 16.9 | 32.95 |
| M22 | 34 | 23.2 - 24.5 | 18.1 | 37.29 |
| M24 | 36 | 25.8 - 27.1 | 20.2 | 39.55 |
| M27 | 41 | 29.4 - 31.0 | 22.5 | 45.20 |
| M30 | 46 | 31.0 - 32.6 | 24.3 | 50.85 |
| M33 | 50 | 33.9 - 35.5 | 27.4 | 55.37 |
| M36 | 55 | 37.3 - 38.9 | 29.4 | 60.79 |
| M39 | 60 | 40.4 - 42.0 | 31.8 | 66.44 |
| M42 | 65 | 43.4 - 45.0 | 34 | 71.30 |
| M45 | 70 | 46.4 - 48.0 | 36 | 76.95 |
| M48 | 75 | 48.4 - 50.0 | 38 | 82.60 |
