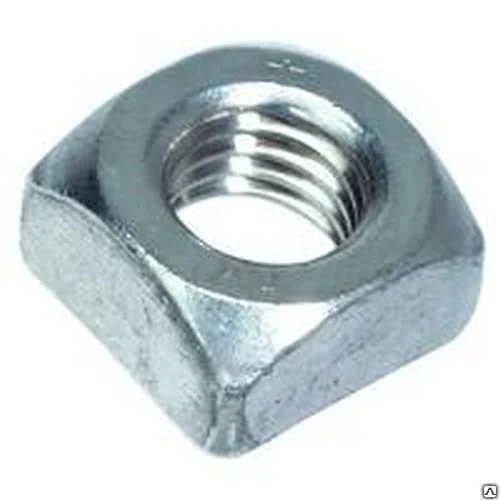

DIN 557 Гайка квадратная с фаской, стальная

Стандарт DIN 557 распространяется на изготовление квадратных гаек, снабжённых фаской. Это специальный крепеж, предназначенный для использования в резьбовых соединениях, подверженных динамическим нагрузкам и сильным вибрациям.

Благодаря квадратной форме гайка легко устанавливается в заранее подготовленный паз прямоугольной формы соответствующего размера фаска упрощает установку гайки. Она используется совместно с болтом или винтом, в результате затягивания гаечным ключом образуется прочное соединение, защищенное от самопроизвольного раскручивания.

Материалы изготовления

Квадратные гайки, изготовленные по немецкому стандарту DIN 557, могут выпускаться из различных материалов:

• Наиболее распространенный вариант – гайки из углеродистой стали с классом прочности 5. Металл снабжается цинковым покрытием: на поверхность наносится тонкий слой цинка, для этого используется метод горячего цинкования или гальваническая оцинковка. Защитное покрытие предотвращает преждевременное разрушение металла при контакте с внешней средой.
• Нержавеющая сталь. Гайки из нержавейки используются в условиях постоянного коррозионного воздействия среды, они служат долго благодаря защите от разрушительных факторов.

Изделия такого типа соответствуют классу точности С. Несмотря на нестандартную форму, они удобны в использовании, их можно быстро установить в подготовленные пазы.

Технические характеристики продукции

Квадратные гайки для пазовой установки и надежной фиксации соединения обладают следующими характеристиками:

• Диаметр резьбы отверстия составляет от М5 до М16.
• Диаметр фаски, нанесенной на гайки – от 6.7 до 22 мм.
• Общая высота крепежного изделия составляет от 4 до 13 мм.
• Размер стороны гайки под ключ варьируется от 8 до 24 мм.
• Шаг резьбы может составлять от 0,8 до 2 мм.

Гайки подбираются по параметрам в соответствии с поставленной задачей. Ближайший аналог изготавливается по стандарту DIN 562, однако такие гайки имеют сниженную высоту, по сравнению со стандартом DIN 557.

Возможности применения изделий

Крепежные изделия такого типа нашли широкое применение в промышленности: в тяжелом машиностроении, автомобилестроении, производстве станков, сборке различного оборудования. Они используются для сборки узлов и агрегатов, которые постоянно находятся под воздействием динамических нагрузок: установка гайки квадратной формы в паз не допускает самопроизвольного раскручивания. Изделия такого типа повышают надежность соединений, причем они могут быстро устанавливаться. Они могут также использоваться в строительстве, монтажных работах и не только.

Заказать квадратные гайки такого типа и их ближайшие аналоги предлагается в компании «Трайв-комплект». Организация предлагает оптовые поставки продукции отличного качества, товар соответствует стандартам изготовления. В продаже представлены изделия, произведенные лучшими российскими и зарубежными поставщиками. Оформите покупку онлайн или позвоните по указанным номерам: предоставляются консультации по подбору требуемых параметров.

Крепежные изделия отгружаются с собственного склада организации в Санкт-Петербурге, ведется оптовая продажа с доставкой по всей территории России. При продаже предоставляются скидки постоянным клиентам и тем, кто приобретает крупные оптовые партии. Ознакомьтесь с доступным ассортиментом крепежа и сделайте заказ на выгодных условиях.

Размеры квадратных гаек с фаской DIN 557 в мм:

Размеры квадратных гаек DIN 557 в мм

Обозначения:

d - номинальный диаметр резьбы
d_w - диаметр фаски, мин.
m - высота гайки
s - размер гайки под ключ
