DIN 546 – немецкий стандарт, по которому изготавливаются круглые гайки, снабженные отверстием с метрической резьбой. Особенностью этого типа крепежа является наличие прямой прорези – шлица, благодаря которому гайку можно закрутить обычной отверткой с плоским наконечником.
Это позволяет использовать ее для установки в различных цилиндрических деталях, где для закручивания невозможно использовать гаечных ключ. Изделие может использоваться совместно с болтами шайбами и другими видами крепежных изделий, имеющих соответствующих диаметр.
Материалы изготовления и особенности
Круглые шлицевые гайки могут изготавливаться из углеродистой стали прочных марок, такие изделия используются при сборке ответственных соединений. Металл покрывается цинковым, никелевым или хромовым покрытием, обеспечивающим длительное противодействие коррозии. Защитный слой наносится гальваническим способом. Для производства гаек, используемых в условиях коррозионно-активной среды, применяется нержавеющая сталь марок А1-А5, она не подвержена разрушительному воздействию. Возможно производство из латуни и других сплавов цветных металлов.
Гайки такого типа обладают следующими характеристиками:
- Диаметр резьбового отверстия может составлять от М3 до М16.
- Внешний диаметр изделия варьируется от 6 до 26 мм.
- Максимальная высота изделия может составлять от 2,5 до 12 мм.
- Прямой шлиц имеет ширину от 1,2 до 4 мм.

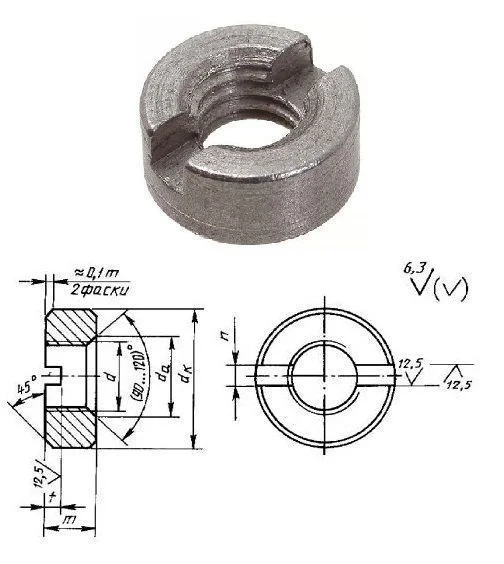

Аналогичное крепежное изделие изготавливается в соответствии с российским стандартом ГОСТ 10657-80.
Область применения
Гайки такого типа используются в машиностроительных отраслях. Они применяются для нужд автомобилестроения, сборки различных деталей узлов и агрегатов в станкостроении, приборостроении и других направлениях. Высокая прочность и повышенная устойчивость к коррозии расширяет возможности их использования, специальный крепеж может применяться там, где невозможно использовать стандартные гайки шестигранной формы.
Закажите круглые гайки с прямым шлицем по доступной стоимости в компании «Трайв-Комплект». Организация поставляет качественный крепеж известных производителей России и зарубежья, гарантируется оперативность отгрузки с собственного склада и доставки в любой регион. Оформите покупку по телефону и получите дополнительные консультации специалистов по подбору крепежа высокого качества.
Размеры круглых шлицевых гаек DIN 546:
| d | M1.4 | M1.6 | M2 | M2.5 | M2.6 | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 3 | 3.5 | 4.5 | 5.5 | 5.5 | 6 | 8 | 9 | 11 | 14 | 18 | 21 |
| m | 1.4 | 1.6 | 2 | 2.2 | 2.2 | 2.5 | 3.5 | 4.2 | 5 | 6.5 | 8 | 10 |
| n | 0.4 | 0.5 | 1 | 1.2 | 1.2 | 1.2 | 1.4 | 2 | 2.5 | 3 | 3.5 | 4 |
| t min | 0.5 | 0.6 | 0.8 | 0.9 | 0.9 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3.2 | 3.8 |
| d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
| d1 | 6 | 8 | 9 | 11 | 14 | 18 | 21 | 26 |
| m | 2.5 | 3.5 | 4.2 | 5 | 6.5 | 8 | 10 | 12 |
| n | 1.2 | 1.4 | 2 | 2.5 | 3 | 3.5 | 4 | 4 |
| t | 1 | 1.2 | 1.5 | 2 | 2.5 | 3.2 | 3.8 | 3.8 |
