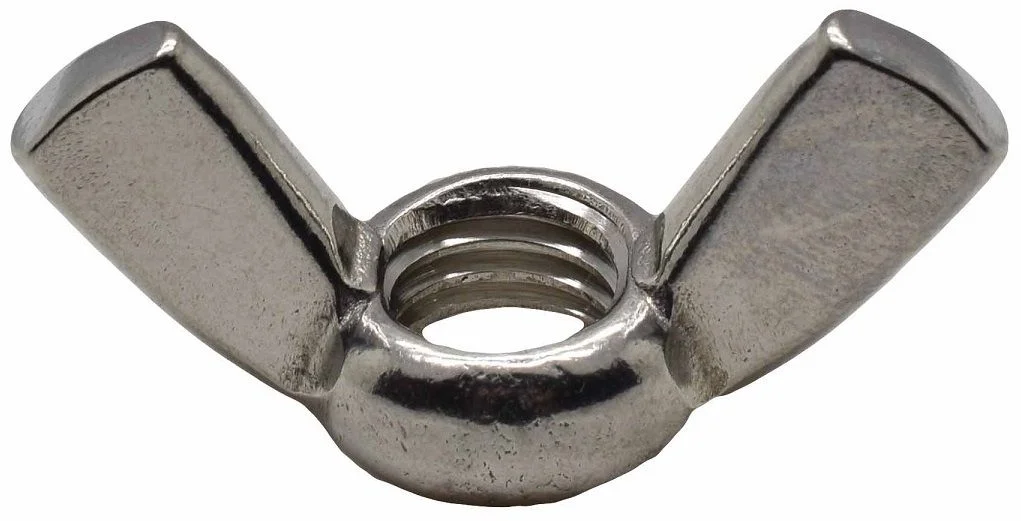

DIN 315 – стандарт, на основании которого изготавливается гайка-барашек – это специальный тип крепежа, который используется при создании быстроразъемных соединений. Ее особенностью является наличие специальных выступов для удобства откручивания метиза вручную, без использования каких-либо дополнительных приспособлений.
Барашковые гайки получили широкое распространение во многих отраслях промышленности благодаря специальной форме и возможностям применения. Они снабжены округлыми лепестками, за которые крепеж удобно удерживать при откручивании и закручивании.
Особенности изготовления метизов
Гайки такого типа используются в различных средах, в соответствии с этим подбирается наиболее подходящий способ изготовления и материал. Барашковые гайки могут быть изготовлены из различных типов материалов:
- Ковкий чугун – это наиболее доступный по стоимости вариант, хотя он обладает небольшой прочностью.
- Углеродистая сталь, снабженная цинковым покрытием с гальваническим нанесением. Оно увеличивает срок службы крепежа за счет длительного противодействия коррозии.
- Нержавеющая сталь марок А2 и А4. Эти сплавы защищены от коррозии, поэтому крепежным изделиям из них гарантировано длительное безотказное использование.
- Латунь и другие цветные сплавы. Они используются там, где важна наибольшая защита от коррозии. Латунные изделия не ржавеют со временем, они не разрушаются под воздействием влаги и других природных факторов. Кроме того, они имеют эстетичный вид, что также увеличивает спрос на данный вид крепежа.
Также специальный крепеж может быть выполнен из пластика. Полимерные материалы не подвержены агрессивному химическому воздействию и могут использоваться в различных средах.
Технические параметры
Крепеж такого типа изготавливается в соответствии со следующим набором технических характеристик:
- Номинальный диаметр резьбы может варьироваться в пределах от М3 до М24.
- Шаг резьбы гайки составляет от 0,5 до 3 мм.
- Диаметр изделия может составлять от 6 до 37 мм.
- Общий размер вместе с величиной дополнительных выступов – от 19 до 110 мм.
- Высота гайки вместе с выступающими ушками – от 9,5 до 56 мм.
Аналогичное крепежное изделие изготавливается в соответствии с российским стандартом ГОСТ 3032-76. Также существует аналог американской формы, он производится по стандарту DIN 315, но имеет другую конфигурацию ушек для ручного захвата. По остальным параметрам аналоги не имеют существенных отличий.
Возможности применения
Барашковые гайки нашли широкое применение в промышленности различных отраслей. Они используются в автомобильной индустрии, производстве спецтехники, сборки различных приборов, спецтехники и не только. Основное отличие от всех других разновидностей крепежа – такие гайки не предназначены для завинчивания ключом или гайковертом. Они используются в тех случаях, когда нужно создать быстро разъемное соединение, рассчитанное на многократное закручивание и откручивание.
Поскольку гайки такого типа рассчитаны на закручивание вручную, они не обеспечивают достаточно высокого затягивающего усилия и не образуют особо прочного соединения. Из-за этого они не используются в ответственных соединениях, рассчитанных на большую нагрузку.
Условия заказа
В компании «Трайв-комплект» предлагается приобрести метизы такого типа по выгодной стоимости. Организация ведет оптовые поставки напрямую от крупных российских производителей – это дает возможность приобрести большую партию продукции с доставкой в короткие сроки. Товар может быть отправлен в любой регион, его качество будет гарантированно соответствовать стандартам.
Для постоянных клиентов в компании разработана система скидок, это позволит приобрести качественные метизы значительно дешевле. Проконсультируйтесь с нашими специалистами по выбору, возможен подбор аналогов крепежа. Оформите заказ на выгодных условиях: при повторных приобретениях цены будут существенно снижаться на все виды предлагаемой продукции.
Размеры гаек-барашек DIN 315 в мм
| d | e мин. | h мин. | m мин. | |
|---|---|---|---|---|
| DIN 315, Гайка-барашек | M4 | 18 | 8.5 | 3.2 |
| DIN 315, Гайка-барашек | M5 | 24 | 11 | 4 |
| DIN 315, Гайка-барашек | M6 | 30 | 15 | 5 |
| DIN 315, Гайка-барашек | M8 | 36 | 18 | 6.5 |
| DIN 315, Гайка-барашек | M10 | 48 | 23 | 8 |
| DIN 315, Гайка-барашек | M12 | 62 | 31 | 10 |
| DIN 315, Гайка-барашек | M16 | 70 | 35 | 13 |
| DIN 315, Гайка-барашек | M20 | 86 | 44 | 16 |
| d | D | e | h | m |
| М3 | 7.8 | 18.5 | 8.8 | 3 |
| M4 | 7.8 | 18.5 | 8.8 | 3 |
| M5 | 9.5 | 22 | 10.5 | 4 |
| M6 | 11.9 | 26.8 | 12.9 | 4.9 |
| M8 | 13.5 | 30.3 | 14.8 | 5.4 |
| M10 | 15.3 | 35.3 | 17.3 | 6.3 |
| M12 | 20.5 | 47.5 | 22.5 | 7.9 |
Обозначения:
d - номинальный диаметр резьбы
D - нижний диаметр гайки-барашек,мм
e - ширина гайки-барашек с ушками,мм
h - высота гайки с ушками,мм
m - высота резьбовой части гайки,мм
| d | P | d2 | d3 | e | h | m |
|---|---|---|---|---|---|---|
| М3 | 0.5 | 7 | 6 | 19 | 9.5 | 3.9 |
| M4 | 0.7 | 8 | 7 | 20 | 10.5 | 4.6 |
| M5 | 0.8 | 11 | 9 | 26 | 13 | 6.5 |
| M6 | 1 | 13 | 11 | 33 | 17 | 8 |
| M8 | 1.25 | 16 | 12.5 | 39 | 20 | 10 |
| M10 | 1.5 | 20 | 16.5 | 51 | 25 | 12 |
| M12 | 1.75 | 23 | 19.5 | 65 | 33.5 | 14 |
| М14 | 2 | 21.5 | - | 63.5 | 32.3 | 12 |
| M16 | 2 | 29 | 23 | 73 | 37.5 | 17 |
| M20 | 2.5 | 35 | 29 | 90 | 46.5 | 21 |
| М24 | 3 | 44 | 37.5 | 110 | 56.5 | 25 |
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы,мм
d2 - нижний диаметр барашковой гайки, макс.,мм
d3 - верхний диаметр гайки, макс.,мм
e - ширина гайки-барашек с ушками, макс.,мм
h - высота гайки с ушками, макс.,мм
m - высота резьбовой части гайки, макс.,мм
