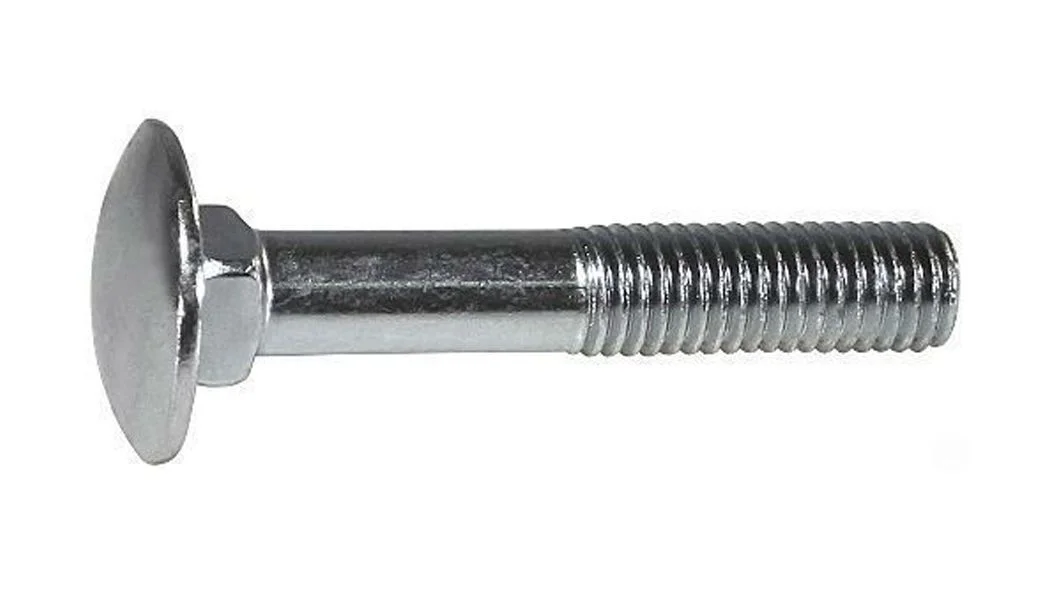

DIN 603 Болт мебельный является крепежным изделием, имеющим резьбовой цилиндрический стержень, подголовник с квадратным сечением и головку в форме классической полусферы. Нарезка метрической резьбы выполняется на одну третью часть длины стержня.
Характеристики мебельных болтов DIN 603
С функциональной точки зрения метиз выполняется сразу две задачи:
- надежное соединение деталей мебельного изделия;
- декор поверхностей.
Болт обеспечивает качественное соединение в процессе сборки любых мебельных изделий, а гладкая головка не портит эстетическое впечатление от внешнего вида любой мебели.
Болт для мебели имеет отличные качественные характеристики, поскольку производится по особой технологии из углеродистой стали (с оцинкованным покрытием), латуни, хромоникелевых сплавов (А2 и А4), иных металлов и технического пластика. Изделие пользуется спросом, поскольку способно обеспечить прочное соединение и эстетичный вид предметов мебели.
Крепежные изделия должны соответствовать всем техническим требованиям при сборке современной мебели, обеспечивая надежное и долговечное соединение отдельных деталей. Болт по стандарту din 603 обеспечивает решение технических задач на всех этапах сборки мебели и ее дальнейшей эксплуатации без потери потребительских качеств и внешнего вида в течение длительного времени.
В линейке крепежных элементов выделяют два основных типа изделий.
- Мебельные болты, снабженный усиком, отличается квадратной формой подголовья, которое препятствует прокручиванию метиза при установке фиксирующей гайки.
- Мебельные болты, имеющий скрытый оголовник, не виден над плоскостью детали. Это дает возможность скрыть его под декоративными накладками из пластмассы, металла или дерева.
Шляпки данных болтов имеют гладкую поверхность без шлицев и прорезей. По этой причине все манипуляции по фиксации данных метизов происходят при помощи гаек со стороны резьбового стержня.
Наши крепежные элементы обеспечивают надежное соединение деталей любых элементов меблировки (столов, диванов, кресел). Практика применения показывает, что именно крепеж отличается максимальным сроком эксплуатации, поскольку даже при эксплуатационном разрушении отдельных элементов мебели болты выглядят как новые, и не имеют следов коррозии и повреждений.
Аналоги DIN 603

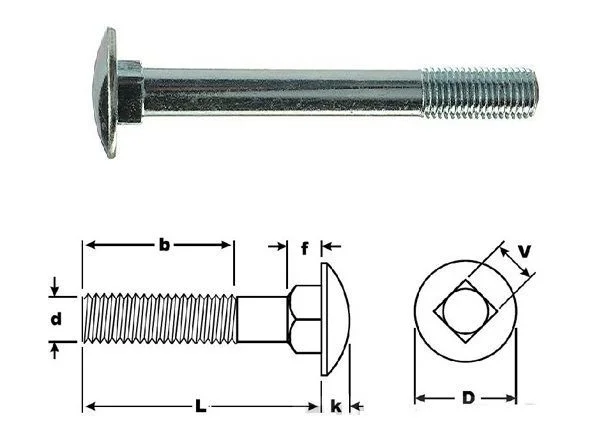

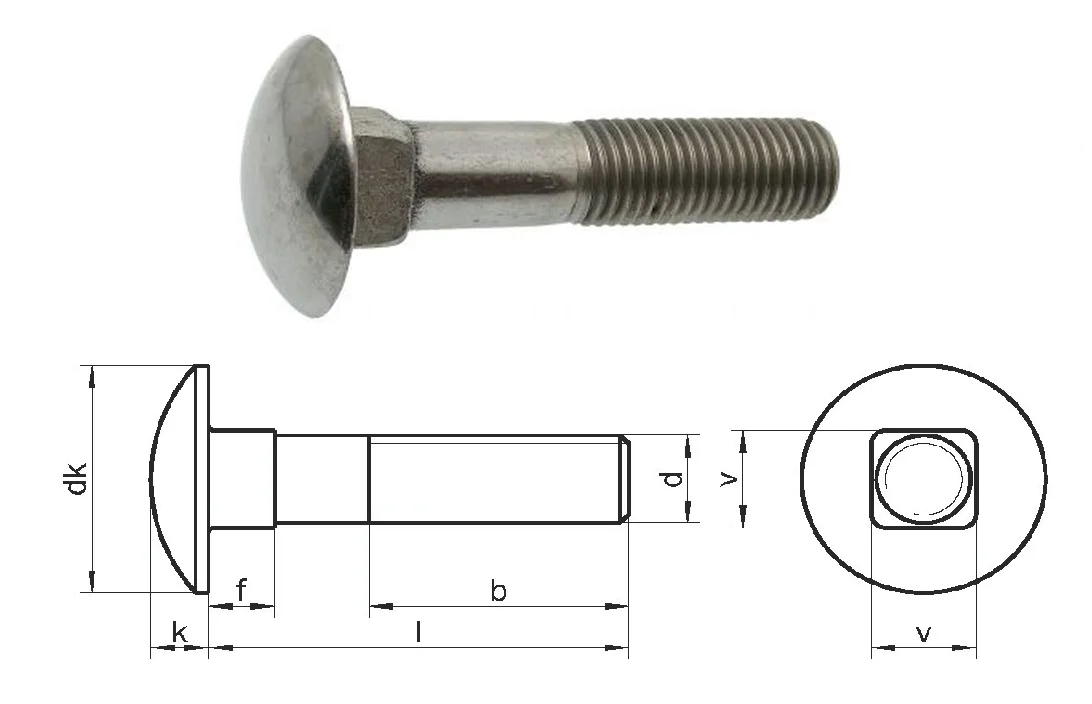

Изготовленные согласно требованиям европейского стандарта din 603, изделия крепежные мебельные болты в полной мере удовлетворяют требования системы международной стандартизации EN ISO 8677 и отечественного ГОСТ 7802-81.
Согласно техническим условиям этой документации изделия имеют определенные размеры и конструктивное решение, которое находит свое отражение в технической маркировке. Маркировку несложно расшифровать на основе принятых стандартов. К примеру, условная маркировка из букв и цифр M12х60.36.016 по ГОСТ 7802-81 информирует о том, что данный элемент:
- имеет диаметр стержня (в месте резьбы), равный 12 мм (d);
- снабжен метрической резьбой, имеющей крупный шаг с предельной величиной допуска до 8g;
- общая длина элемента составляет 60 мм (l).
Болт снабжен защитным цинковым слоем толщиной не менее 6 мкм, который нанесен с применением технологии катодного восстановления. Данная гальваническая обработка обеспечивает метизам din 603, выработанным из углеродистой стали, устойчивость от контакта с влагой, которая присутствует не только в воздухе, но и в соединяемых деталях.
Метизы, изготовленные из разных цветных металлов, их сплавов, а также пластика, не требуют защиты от коррозии. Чаще они играют роль декора, а не исполняют технологическую функцию.
Сфера применения
Несмотря на свое наименование, крепеж для мебели, отвечающий требованиям евростандарта din 603, используется не только при сборке различной бытовой и производственной мебели. Сфера его применения включает в себя строительство, различные ремонтные работы и хозяйственно-бытовые нужды.
Благодаря высокому качеству DIN 603 активно используют везде, где необходимо обеспечить надежное соединение деревянных, фанерных и даже гипсокартонных деталей.
Мебельные болты с гладкой шляпкой востребованы в некоторых сферах машиностроения, приборостроения, а также других отраслях народного хозяйства.
Где купить DIN 603?
В каталоге "Трайв" представлен широкий ассортимент крепежных элементов, отвечающих условиям ГОСТ 7802-81. Изделия отличаются материалом длиной стержня, диаметром, изготовлены из разных материалов. Большой выбор позволит подобрать оптимальный вариант крепежа для решения любой технологической задачи.
Наша компания выполняет поставки крепежных изделий собственного производства, а также предлагает метизы от известных мировых изготовителей. Прямое сотрудничество с поставщиками позволяет предложить потребителю наиболее низкие цены на всю крепежную продукцию.
Чтобы купить мебельные болты в любом количестве, необходимо обратиться по контактам, указанным на сайте.
Гарантируем исполнение заказа любого объема в предельно короткие сроки. Принимаем любую форму оплаты, обеспечим самовывоз, а также доставку продукции в любой регион страны в установленные сроки. На складах нашего магазина всегда в наличии весь ассортимент крепежных изделий в большом количестве.

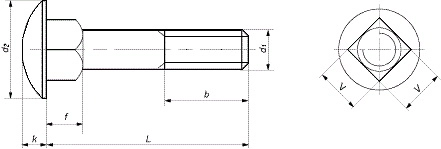

Таблица характеристик и размеров мебельных болтов с полукруглой головкой DIN 603 в мм
d1 | М5 | M6 | M8 | M10 | M12 | M16 | М20 | |
---|---|---|---|---|---|---|---|---|
P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | |
d2 | 13.5 | 16.55 | 20.65 | 24.65 | 30.65 | 38.8 | 46.8 | |
k | 3.3 | 3.88 | 4.88 | 5.38 | 6.95 | 8.95 | 11.05 | |
f | 4.1 | 4.6 | 5.6 | 6.6 | 8.75 | 12.9 | 15.9 | |
V | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | |
b | L ≤ 125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
125 < L ≤ 200 | 22 | 24 | 28 | 32 | 36 | 44 | 52 | |
L > 200 | - | - | 41 | 45 | 49 | 57 | 65 | |
L | Вес 1000 шт. болтов в кг | |||||||
М5 | M6 | M8 | M10 | M12 | M16 | М20 | ||
16 | 4 | 6.9 | ||||||
20 | 4.5 | 7.6 | 13.8 | 22.7 | ||||
25 | 5.1 | 8.5 | 15.4 | 25.2 | ||||
30 | 5.9 | 9.6 | 17 | 27.7 | 45.7 | |||
35 | 6.7 | 10.7 | 19 | 30.2 | 49.4 | |||
40 | 7.5 | 11.8 | 21 | 32.7 | 53.1 | |||
45 | 8.3 | 12.9 | 23 | 35.8 | 56.8 | |||
50 | 9.1 | 14 | 25 | 38.9 | 61.2 | 119 | ||
55 | 9.9 | 15.1 | 26.9 | 42 | 65.6 | 126 | ||
60 | 10.7 | 16.2 | 28.9 | 45.1 | 70 | 133 | ||
65 | 11.5 | 17.3 | 30.9 | 48.2 | 74.4 | 141 | ||
70 | 12.3 | 18.4 | 32.9 | 51.3 | 78.8 | 149 | 247 | |
80 | 13.9 | 20.6 | 36.8 | 57.5 | 87 | 165 | 272 | |
90 | 22.8 | 40.8 | 63.7 | 96 | 181 | 297 | ||
100 | 25 | 44.8 | 69.9 | 105 | 197 | 322 | ||
110 | 27.2 | 48.8 | 76.1 | 114 | 213 | 347 | ||
120 | 29.4 | 52.8 | 82.3 | 123 | 229 | 372 | ||
130 | 31.6 | 56.8 | 88.5 | 132 | 245 | 397 | ||
140 | 32.8 | 60.8 | 95 | 141 | 261 | 422 | ||
150 | 35 | 64.8 | 101 | 150 | 277 | 447 | ||
160 | 107 | 159 | 293 | 497 | ||||
180 | 119 | 177 | 325 | 547 | ||||
200 | 131 | 195 | 357 | 597 |
Обозначения:
d1 - номинальный диаметр резьбы
P - шаг резьбы
d2 - диаметр полукруглой головки
k - высота головки
f - высота подголовка, не менее
V - размер стороны квадратного подголовка
b - длина резьбовой части
L - длина болта
