Электрические шкафы управления применяются на жилых и нежилых объектах. На рынке представлен большой выбор изделий такого типа, отличающихся конструкцией и техническими характеристиками. При установке электрических шкафов используют большое количество крепежных элементов. При этом учитывают соответствие деталей условиям эксплуатации.
Виды электрических шкафов
Все ЭШ делятся на несколько категорий в зависимости от места установки, материала изготовления, степени защиты и назначения.
По месту установки
В зависимости от способа монтажа распределительные щиты делят на несколько категорий:

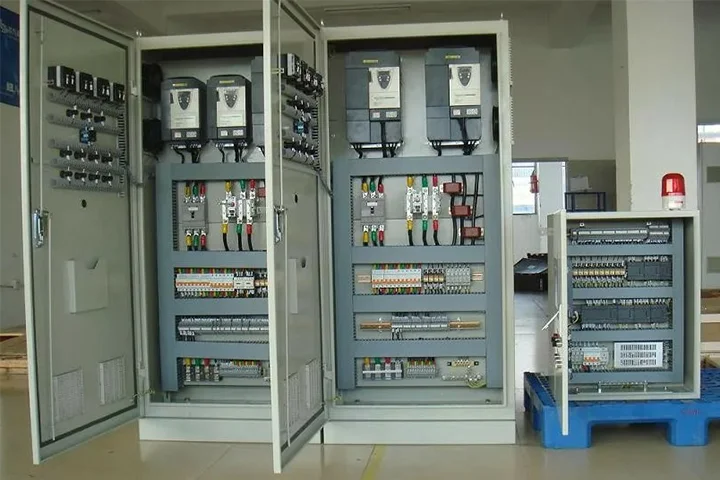

- Напольные. Монтируются на напольное покрытие или специализированную подставку. Могут эксплуатироваться как внутри так и снаружи здания. При монтаже учитывают условия эксплуатации. Наружное размещение предусматривает выбор оборудования с соответствующим классом защиты.
- Накладные. Представляют собой короб, монтируемый на вертикальные поверхности. Это стены здания, электрические опоры и т.д. Навесные электрические щиты при монтаже не требуют внесения изменений в конструкцию стен.
- Встраиваемые. Часто устанавливаются внутри зданий и сооружений. Для установки требуется устройство специализированной ниши.
По классу защиты
Применение оборудования в различных условиях эксплуатации требует правильного подбора степени защиты от попадания мелких абразивных частиц и влаги. Выбирая электрический щит учитывают такой показатель как IP.
Производители обозначают степень защиты двумя цифрами. Первая обозначает препятствие корпуса попаданию мелких абразивных частиц. Второй цифрой обозначается защита от проникновения влаги. Чем выше числовое значение, тем больше корпус защищён от попадания пыли и влаги.

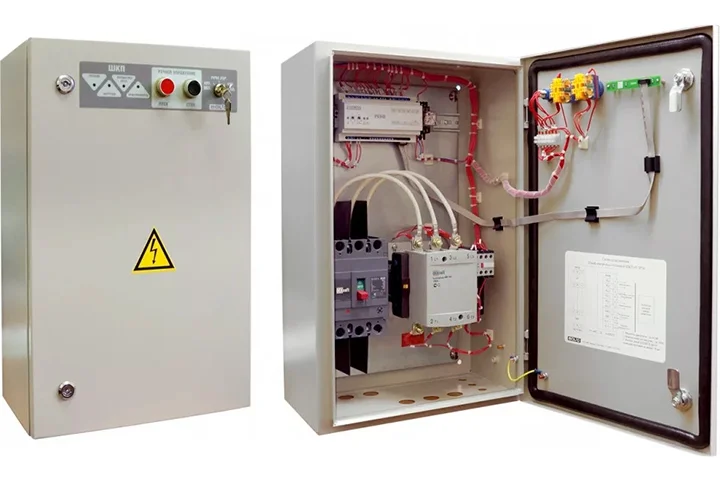

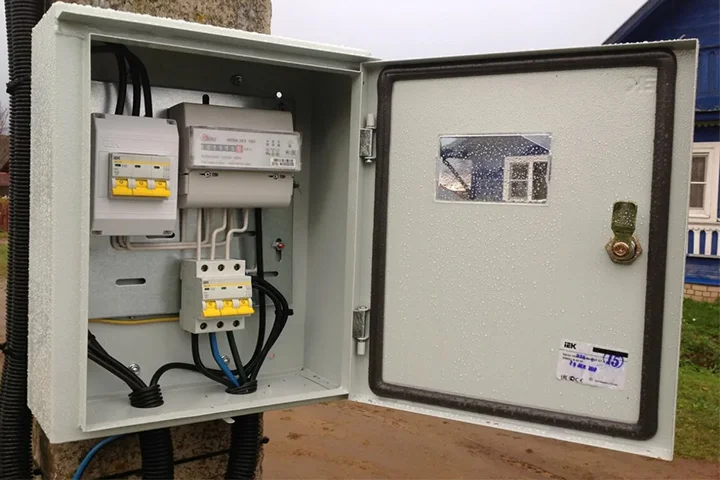

Для установки снаружи здания широко распространены ЭШ с классами защиты IP55 – 65.Они полностью защищены от проникновения пыли и мелких абразивных частиц, а также исключает попадание влаги на электрические контакты.
По материалу изготовления
Производители изготавливают устройства в двух вариантах. Это металлические и пластиковые изделия. Конструкции из металла получили широкое распространение при монтаже большого количества оборудования внутри или снаружи зданий. Пластиковые конструкции преимущественно устанавливаются внутри помещений. При производстве используется высокопрочный пластик, устойчивый к изменению температурного режима. Для удобства визуального осмотра передняя стенка таких щитов может быть выполнена из прозрачного полимера.
Металлические инструкции часто оснащают прозрачной дверцей. Это позволяет снимать показания с приборов учёта или контролировать работоспособность определённой системы.
Помимо металла или пластика при изготовлении производители используют резину. Из неё выполняют уплотнители, обеспечивающие пыле и влагонепроницаемость корпуса. Дополнительно распределительные короба могут комплектоваться замками или защёлками. Это исключает вероятность доступа к элементам управления посторонних лиц.
Металлические и пластиковые конструкции изготавливают разного размера. Это позволяет подобрать короб с учётом количества элементов управления.
По назначению

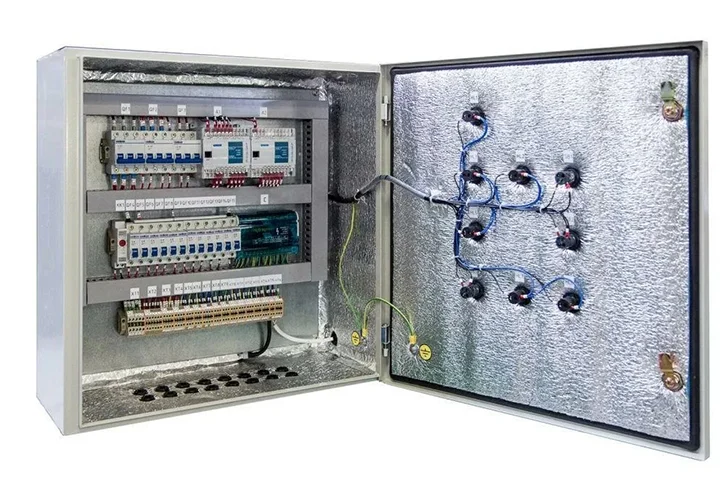

Электрошкафы устанавливают для управления насосами (ШУН), вентиляцией (ШУВ), задвижками (ШУЗ), элементами освещения, клапанами и многим другим. Кроме этого в них монтируют приборы для проведения измерений и учета электроэнергии. В зависимости от назначения электрические шкафы делят на несколько категорий:
- ВРУ. Вводно-распределительные устройства устанавливают на вводе электрической сети в здание или сооружение. Часто в них монтируют приборы учёта электрической энергии. ВРУ оснащаются элементами защиты. От вводно распределительных устройств подключены другие щиты в здании или сооружении.
- ГРЩ. Главный распределительный щит предназначен для размещения элементов защиты, а также приборов контроля и учёта. Часто ГРЩ устанавливают на различных предприятиях, в многоквартирных домах и т.д. Наличие ГРЩ позволяет контролировать работу электрических систем и оборудования.
- Автоматического подключения резерва. Используются при необходимости обустройства автоматического переключения на резервную линия питания, при возникновении аварийной ситуации.
- Освещения или обогрева. Щит такого типа устанавливается с целью управления элементами отопления или осветительными приборами. Такая конструкция позволяет управлять отоплением или освещением здания из одной точки.
- Управления, защиты или заземления. Такие конструкции обустраивают на больших промышленных объектах. Содержат элементы, необходимые для защиты приборов и электрооборудования.
- Постоянного тока.содержат элементы для контроля и управления работой систем, с аккумуляторными батареями.
- Силовые. Используется в местах, необходимо разделение электроцепи по назначению. Включают в себя элементы защиты электросети.
- Этажные. Монтируются в многоквартирных домах. Часто это встроенный короб. Для его обустройства необходимо образование ниши в стене. Применение внутри здания не предусматривает высокий класс защиты от влаги и мелких абразивных частей.
- Квартирные. Содержат в себе элементы защиты и приборы учёта. Крепятся внутри помещения и не требуют высокой степени защиты.
Помимо этого существуют электрические щиты для собственных нужд. Их монтируют внутри или снаружи зданий и сооружений. Такие конструкции позволяют распределять электроэнергию и управлять определёнными системами на объекте.

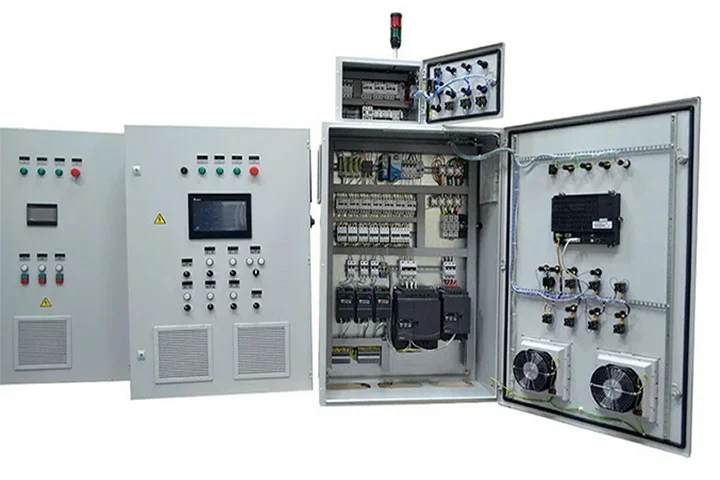

Что учесть при выборе?
От правильности подбора ЭШ зависит срок его безаварийной эксплуатации. При выборе учитывают такие показатели как:
- Внутренний объём. В корпусе должно быть достаточно свободного места для крепления электрооборудования.
- Наличие прозрачной передней панели. Потребуется при наличии внутри короба контрольных приборов. При наличии прозрачной дверцы можно визуально оценить работоспособность системы не открывая шкаф.
- Степень защиты от попадания влаги и мелких абразивных частей. Защита должна строго соответствовать условиям эксплуатации.
- Количество мест монтажа на рейке.
- Расположение и количество входных отверстий для проводов.
- Материал, из которого изготовлен электрический шкаф. Пластиковые элементы лучше не использовать в местах, с вероятностью получения механических повреждений.
ВАЖНО: Кроме этого учитывают наличие кронштейнов для подъёма и перемещения конструкции, а также тип и размеры монтажных отверстий.

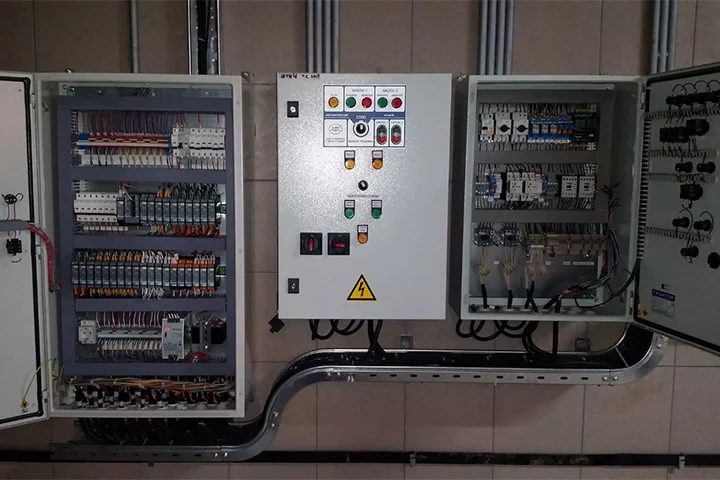

Крепеж, применяемый при монтаже
Устанавливая электрические шкафы, используют различные крепежные элементы. В местах подвергающихся негативному влиянию влаги и агрессивных веществ конструкции крепят метизами из нержавеющей стали. В сухих помещениях возможно применение оцинкованного крепежа. Широко применяются:
- Винты и болты разной длины. Диаметр элементов определяют с учётом размеров монтажных отверстий.
- Анкерные болты для крепления к бетонным или кирпичным поверхностям. Установка крепежа такого типа предусматривает предварительное сверление и очистку отверстия от загрязнений.
- Шпильки. Длину элементов с резьбой, нанесенной по всему телу, определяют непосредственно на месте фиксации.
- Гайки. Это шестигранные, корончатые, плоские или другие метизы с диаметром соответствующим винтам, болтам или шпилькам.
- Плоские шайбы. Они снижают давление на поверхность деталей. Это исключает деформацию при высоком усилии затяжки.
- Пружинные шайбы. Предотвращают самопроизвольное откручивание гайки.
Кроме этого дополнительно может использоваться узкоспециализированный крепеж. Класс прочности метизов определяют в зависимости от предполагаемой нагрузки на деталь. При выборе деталей учитывают их соответствие условиям эксплуатации. Правильный подбор крепежа позволяет эксплуатировать оборудование длительное время без дополнительного ремонта.
