    Что обозначают цифры на болтах?

    Дата публикации: 10.03.2020

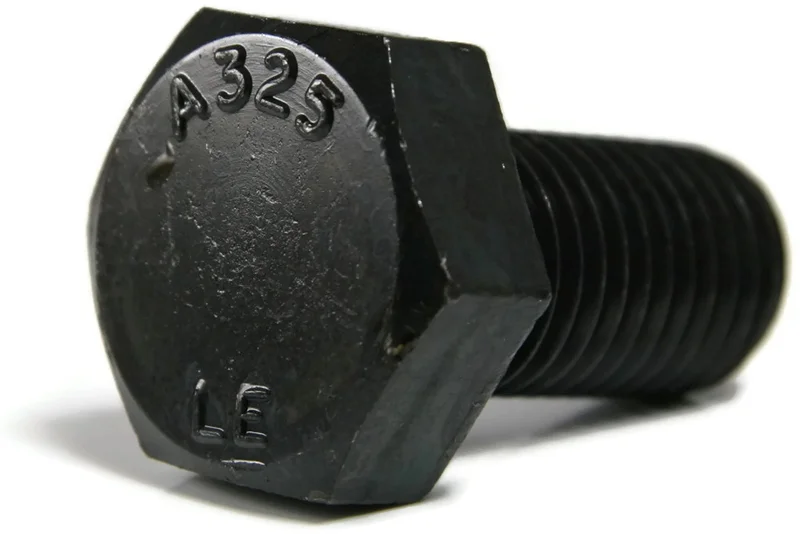

    фото Что обозначают цифры на болтах?

    Нанесенные на головку болта цифры и буквы – это не случайные знаки, а специальная маркировка.

    В ней зашифрованы реальные сведения о том, на каком заводе изготовили крепеж, основные характеристики изделия.

    Требования к маркировке на шляпках болтов изложены в ГОСТ 1759.0-87, ГОСТ 18126-94, 24379.1-80.

    Обозначение высокопрочного крепежа регламентирует ГОСТ Р 52644-2006.

    Расшифруем, что значат цифры на шляпке болта


    Стандарт 1759 содержит полную схему условных обозначений в виде цифр и букв на головке винта (болта, гайки):


    К примеру, маркировка A2M14*1,25-6e*60.58.C.019 ГОСТ 17473-80 содержит следующие сведения:

    • класс точности А в исполнении 2;
    • число 14 в сочетании с буквой М обозначает диаметр метрической резьбы в мм;
    • резьба мелкая, что понятно по знаку 1,25;
    • бе – это поле допуска;
    • 60 означает длину метиза;
    • 5.8 – класс прочности;
    • буква С в сочетании с цифрой 019– значит, что крепеж изготовлен из стали спокойной, имеет оцинкованное хроматированное покрытие толщиной 9 мКм;
    • последние знаки указывают на стандарт, по которому изготовлено крепежное изделие.

    Если на шляпке болта есть указательная стрелка, это значит, что резьба рабочего стержня выполнена в левом исполнении. Правое направление резьбы, как крупный шаг и отсутствие защитного покрытия на головке крепежного элемента никак не обозначаются.

    Особенности буквенно-цифровых обозначений высокопрочных метизов

    Крепежные изделия с классом 8.8 и выше относятся к группе высокопрочного крепежа. К таким элементам предъявляются особые требования, в том числе касающиеся обозначений. Маркировку головок высокопрочных метизов из углеродистой стали согласно ГОСТ Р 52644-2006 обозначают, к примеру, так: D 11.14  8.8  S ХЛ, где

    • Клеймо производителя в виде буквы D.
    • Обозначение номера плавки (11.14);
    • Класс прочности: 5.8, 8.8, 10.9 и т.д., в котором первая цифра, умноженная на 100, означает величину максимальной нагрузки на резьбу. Например, по маркировке 8.8 надо понимать, что данный крепеж имеет прочность при разрыве 800 МПа или 80 кг/мм2  Вторая цифра указывает на соотношение предела текучести к размеру предела прочности, увеличенное в 10 раз.
    • Буквой S обозначается принадлежность  к высокопрочной группе крепежных элементов с шестигранной увеличенной шляпкой.
    • Климатическая рекомендация (ХЛ – холодный регион).

    Мы постарались разъяснить, что за обозначения нанесены на головке болта из обычной стали.

    Какие цифры  и буквы наносят на головки нержавеющих болтов

    Касательно винтов из аустенитных марок стали, то их маркировка существенно отличается от углеродистого крепежа. Такие изделия обозначают следующим образом: А2-50 либо А4-80. Наличие заводского клейма повышает доверие потребителя. Буква А с цифрой 2 или 4 означает марку стального сплава.

    Вторая группа обозначения соответствует 1/10 части предела прочности для углеродистых болтов. Если на нержавеющий крепеж нанесена маркировка А4-80, то это значит, что он изготовлен из аустенитной стали, содержащей молибден. Способен противостоять нагрузке, равной 80*10=800 МПа. По прочности изделие соответствует классу 8.8 для изделия из стали с высоким содержанием углерода.


    При возникновении сложностей с выбором крепежа по маркировке, обращайтесь к сотрудникам «Трайв-Комплект». Гарантируем качественную профессиональную поддержку.
