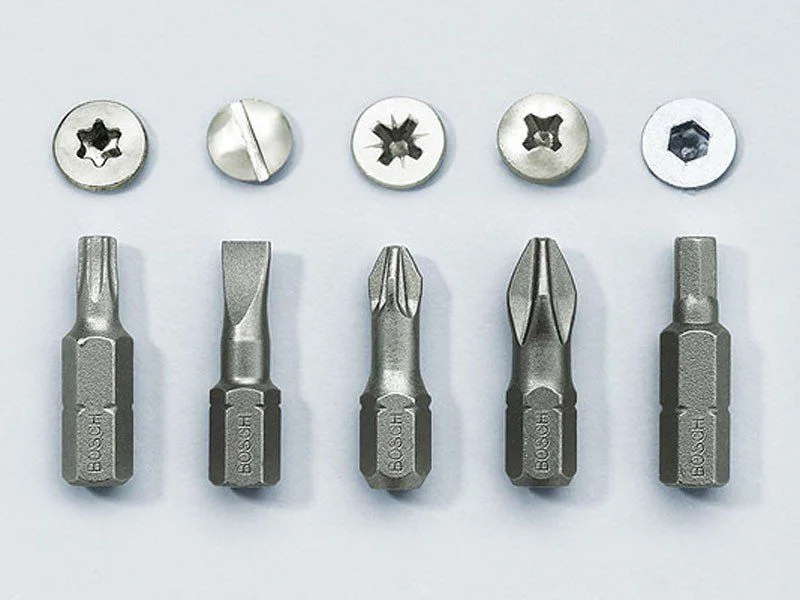

В этой статье рассмотрим биты для саморезов и что такое саморезы PZ, PH, HEX и Torx. Строительные магазины предлагают большой ассортимент разных видов саморезов. Есть с обычным крестообразным шлицом, с дополнительной гранью, плоские, в виде звездочек, шестигранные и даже квадратные. Не говоря уже о специфических трехшлицевых, звездочках с точками и других вариантах. Не существует единого стандарта по применению определенного вида метизов, поэтому их разнообразие столь огромно и вероятно, то, что мы видим на прилавках в магазинах, далеко еще не все. В виду этого рассмотрим основные PZ, PH, HEX и Torx, которые применяют в строительстве и ремонте.

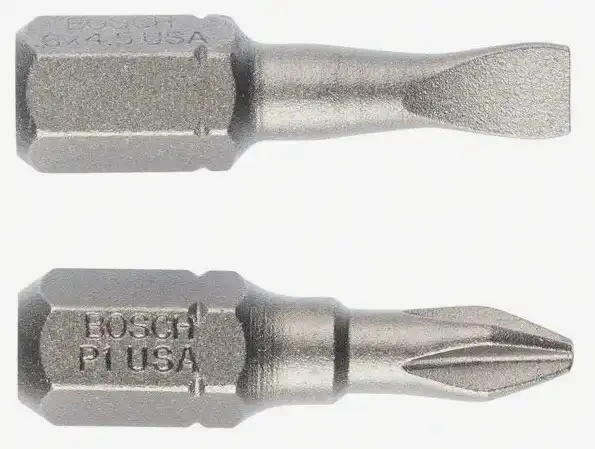

Минус
Основные виды саморезов оснащены головками с плоскими шлицами. Для них нужна отвертка или бита «минус», как ее называют в простонароде. Такие винты встречаются в видимых элементах предметов декора и бытовой техники. Ими крепятся накладные корпуса, декоративные панели и другие детали. Официальное название такого типа шлица – плоский или Sl, S и Slotted. Распространенные типоразмеры входят в линейку по ширине жала от 1 до 6 мм. Правильно подобранная бита плотно устанавливается в шлиц на винте и не соскальзывает. Если это требование не выполнить, то будет происходить срыв инструмента и повреждение шлицов на метизе. В строительстве он встречается разве что только при отделке декором или установке дверного замка.
Плюс
Второй распространенный тип шлица – это плюс, плюсик или крестообразный. Современные версии выпускают двух типов, но у каждой есть свои подтипы или разновидности.
Что такое саморезы PZ?
В магазинах на прилавках можно увидеть саморезы со шляпкой PZ. С первого взгляда – это простой и хорошо знакомый нам плюсик. На самом деле это его разновидность с полным названием Pozidriv или сокращенно PZ. Шлиц выглядит как обычный крест, но между его гранями есть дополнительные небольшие или промежуточные острые выступы. Они необходимы для автоматического центрирования биты на шляпке самореза и лучшей фиксации на ней за счет большего количества зацепов.
На шляпке саморезов с PZ-шлицами имеется дополнительные прорези между основными гранями. Их отличительной особенностью является то, что такой тип шлицов встречается только на желтых саморезах или шурупах с цинковым покрытием. Черные делают только с PH-шляпками.
Наличие дополнительной грани обеспечивает прочное удержание биты, что очень важно на больших крутящих моментах. Если инструмент рабочий держит строго по оси самореза, то насадка не выскальзывает со шлицов в отличие т простых плюсиков PH. Саморезы и биты со шлицами PZ выпускаются 5-ти типоразмеров от PZ0 до PZ4.
Что такое саморезы PH?
Тот, кто часто работает с гипсокартоном, постоянно пользуется именно такими метизами как минимум по двум причинам. Первая заключается в том, что это черные саморезы, как правило, с предварительной закалкой. Ими проще прикрутить лист гипсокартона или другого материала к металлическому профилю. Так как металл самореза в разы тверже профиля, то под него не требуется предварительно насверливать отверстие.
Вторая причина заключается в том, что из-за более высокой твердости сплава шуруп можно закрутить и выкрутить несколько раз. При частой работе с калеными саморезами приходится покупать больше насадок из-за их выработки. Шурупы PH (Philips) были придуманы еще в 1933 году и стали основным видом стыковки инструмента с метизом. Это универсальный тип шлица, который встречается в:
- саморезах;
- шурупах;
- конструкционных винтах;
- болтах с потайными и выступающими полусферическими шляпками.
Выпускаются 4-х типоразмеров. В строительных магазинах представлены в основном саморезы под PH2. PH3 и PH4 применяются в более нагруженных конструкциях. Для разборки бытовой техники и детских электронных игрушек пригодятся PH0 и PH1. Кстати, последние две разновидности кроме основных ребер также снабжены дополнительными насечками, что позволяет работать с разными видами саморезов от любых производителей. Как показывает практика, они все отличаются по глубине и ширине шлица, которые не всегда стандартный. Порой, под некоторые и вовсе невозможно подобрать нужную биту.
Важно. Саморезы с головками PH и PZ нельзя путать, так как они несовместимы. Биты PZ в обычном плюсе не удерживаются из-за дополнительных выступов между основных лепестков. При таком контакте быстрее разрушается бита.
Японский крест
Существует еще один шлиц крестообразного типа, схожий с PH, но с японского происхождения. Он имеет официальное название JIS B 1012. Отличие между обычным крестом и японским стандартом состоит в геометрии шлицов. Если у PH она более выраженная с острыми углами, то у японской присутствуют радиальные углы. Если установить отвертку или биту Philips, то у граней будет наименьшая площадь соприкосновения и приложить значительный крутящий момент невозможно. Саморезы с такой головкой встречаются в бытовой технике, привезенной из Японии.

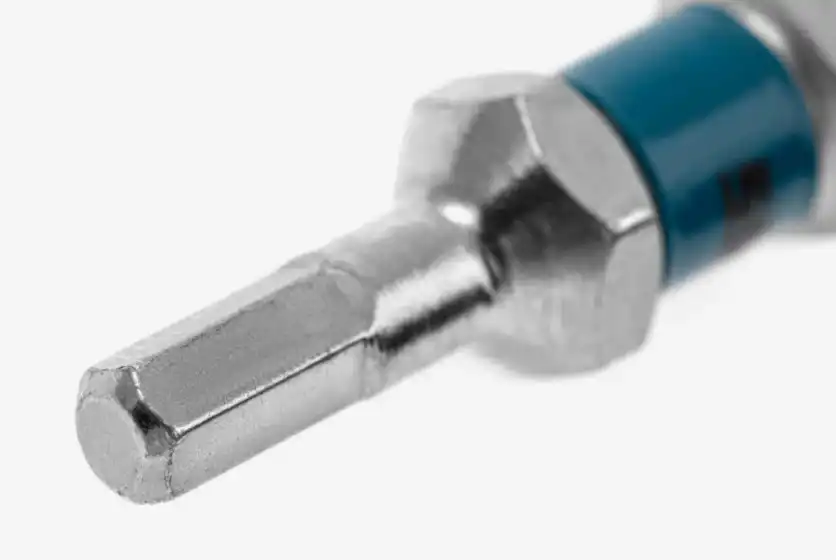

Шестигранник или что такое саморезы HEX?
Кроме саморезов со шляпками PH и PZ применяют также HEX. Это специализированные крепежи или мебельные винты, называемые конфирматы. У них использованы шестигранные шлицы. Особенно часто подобные винты используются в сборке различного оборудования и металлоконструкций. Такая форма стыковки инструмента с метизом обеспечивает повышенную надежность и позволяет прикладывать большой крутящий момент, который зависит от степени закалки бит и твердости сплава, из винта.
Различают два стандарта бит:
- метрический;
- дюймовый.
Один и тот же номер в обоих стандартах немного отличается, из-за чего из неверного ряда выбрать точный типоразмер не получится. Из-за этого при попытке открутить или закрутить винт можно повредить его шлицы. Производители инструментов предлагают большой размерный ряд насадок от 1,5 до 16 мм.
Кроме обычных шестигранников HEX существует также специальный тип с дополнительным отверстием по центру. Такой вида болтов часто встречается в крупной бытовой технике и называется HEX-Pin. Естественно, применить обычный для работы со специальными типами винтом невозможно из-за дополнительного штифта. Наоборот, биту HEX-Pin можно. Все же, чтобы иметь возможность разобрать любое оборудование, рекомендуется купить оба набора. Номер на бите и есть фактический размер в мм.

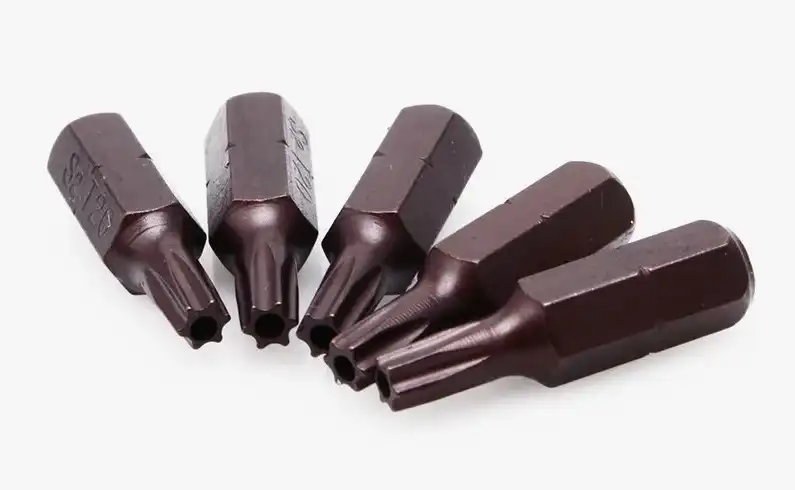

Звездочки или зачем придуманы саморезы Torx?
В магазинах есть еще один необычный тип крепежа с головками Torx. Существует простое название звездочки с 6-ю лучами или звездообразный шлиц. Такие винты используют в конструкционных целях, то есть при сборке нагруженных деревянных сооружений. Выпускаются универсальные саморезы с несколькими типами резьбы и нарезающими гранями и специализированные для выполнения монтажа деревянных конструкций к бетонным основаниям. Именно такой шляпкой снабжены саморезы по бетону. Торксы хороши тем, что ц них увеличено число граней, а соответственно, биты надежнее удерживаются в шлицах, но если приложить недостаточное количество усилия, то грани и шлицы на инструменте, как и саморезе можно повредить. Выкрутить такой винт будет очень сложно.
Как и в случае с HEX-Pin, у линейки торкс есть антивандальный вариант шлица – TORX-Pin. Посередине присутствует дополнительная точка на битах и штифт на винтах. Применяют такие саморезы и шурупы по дереву и специальные по бетону. Их так и называют. Использование комбинированной резьбы у метизов для работы с деревом обеспечивает более прочное закрепление в мягком волокнистом основании.
Если шестигранные головки можно было различать в размерах по номеру, который отражал размер, то в торксах применена своя система обозначений от Т5 до Т40, где Т5 соответствует 2 мм. Набор бит с ключами по центру пригодится для ремонта машин, электроинструментов и бытовой техники.
Другие шлицы
Кроме крестиков, плоских и звездочек, также существуют другие варианты шлицевых соединений. Например, квадрат и трехлопастной. Первый тип встречается в американской технике, а второй в бытовой разных зарубежных брендов. Притом трехлопостной существует двух видов – Tri-Point и Tri-Wing. Они отличаются углом наклоне лопастей. В первом они расположены перпендикулярно к центру, а у второго под определенным углом.
Кроме ранее описанных типов, также есть разные варианты антивандальных шлицов на 2, 3 и 4 штифта. Такие метизы используют в качестве ключей для предотвращения несанкционированного вмешательства в работу прибора. Опытные мастера обязательно имеют в своем наборе такой набор, но в магазинах его найти не такт-то просто.
