ДИН 7980 шайба гроверная пружинная используются в различных механизмах для усиления крепежа, осуществляемого болтами, шпильками, винтами и гайками. Внешне очень простая деталь, но если учесть ее пользу, то проникаешься к ней с особым уважением. Без нее многие узлы и механизмы начали бы разваливаться во время работы. Гровер din 7980 используются в различных механизмах для усиления крепежа, осуществляемого болтами, шпильками, винтами и гайками. Внешне очень простая деталь, но если учесть ее пользу, то проникаешься к ней с особым уважением. Без нее многие узлы и механизмы начали бы разваливаться во время работы. Для изготовления метиза используют сталь нержавеющую марки А2 и А4. Это контрящий гровер и широко используется в машиностроении, в приборостроении, станкостроении и в других производственных отраслях.
Гроверная шайба din 7980
Известно, что любой механизм, в котором что-то крутиться или совершает реверсные поступательные движения, в обязательном порядке будет подвержен вибрации. Это страшно опасное явление в технике, способное спровоцировать крупные аварии. Частотная системная вибрация на протяжении прошлых столетий, когда не была досконально изучена природа ее появления, много наделала бед. В принципе, не надо ходить за столетия назад. Всего несколько лет тому на Саяно-Шушенской ГЭС произошла ужасная катастрофа, унесшая жизни около ста человек. И сегодня станция не оправилась от тотального разрушения, несмотря на титанические усилия страны отремонтировать ее. А все произошло от банальной вибрации на одном из гидроагрегатов. При повышении скорости вращения турбины, возросшая вибрация расшатала, а после и срезала шпильки, при помощи которых была прикреплена крышка турбины. Хлынувший поток воды мгновенно разрушил машинный зал, обесточил станцию.
Это так, к примеру, поскольку шайба DIN 7980 является той деталью, которая гасит, как говорят на корню, усилия вибрации в механизмах, стремящуюся отвинтить крепления крышек и так далее. Внешне выглядит как разрезанное в одном месте кольцо, с изогнутыми в разные стороны концами. Изготавливают шайбы-гроверы из специальных пружинных сталей. Такие шайбы проходят дополнительную обработку на покрытие их поверхностей эффективными антикоррозийными составами. В частности, ГОСТ обязывает описываемую шайбу покрывать цинковым составом. Шайба также соответствует отечественному ГОСТ 6402, который аналогичен немецкому национальному стандарту DIN. Аналог: ГОСТ 6402
Наше предприятие предлагает купить большими оптовыми партиями гровер ГОСТ 6402 по сниженным ценам. Покупатель может выбирать тип упаковочной тары на свое усмотрение.
Для того чтобы купить DIN 7980 позвоните по тел. (812)313-22-80 и наши менеджеры предложат для вас самые лучшие цены и минимальные сроки поставки.

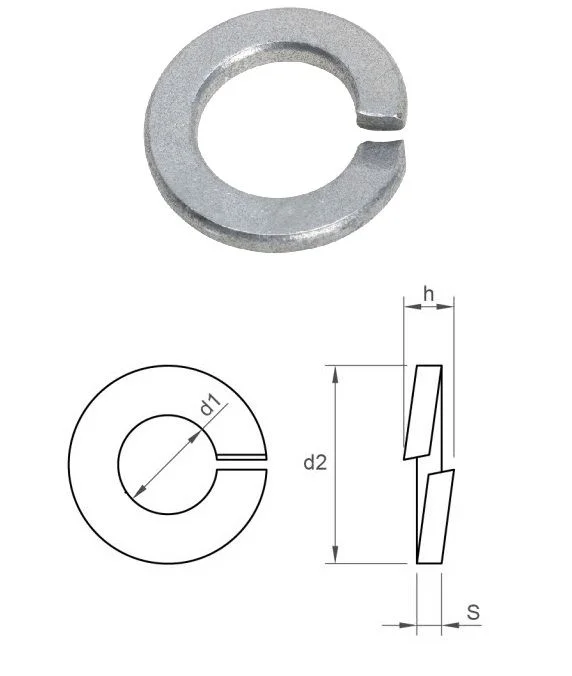

| d | d1 | d2 | s |
|---|---|---|---|
| M6 | 6.1 | 9.9 | 1.6 |
| M8 | 8.1 | 12.7 | 2.0 |
| M10 | 10.2 | 16.0 | 2.5 |
| M12 | 12.2 | 18.0 | 2.5 |
| M16 | 16.2 | 24.4 | 3.5 |
| M20 | 20.2 | 30.6 | 4.5 |
| M24 | 24.2 | 35.9 | 5.0 |
| M30 | 30.5 | 44.1 | 6.0 |
| M36 | 36.5 | 52.2 | 7.0 |
| M42 | 42.5 | 60.2 | 8.0 |
Шайба DIN 7980 пружинная ГОСТ 6402
Используются в основном для винтов с цилиндрической головкой, но возможно использование с любым метрическим изделием. Шайба-гровер разрезана в одном месте и немного разжата в стороны, что при ее прижатии метрическим креплением обеспечивает контр усилие и не блокирует возможность раскручивания. Рекомендуется применять, если изделие подвергается динамическим нагрузкам или небольшой вибрации. Шайба DIN 7980 изготавливаются из нержавейки или стали с гальванической оцинковкой.
| d | d2 | s | h |
|---|---|---|---|
| М3 | 5,6 | 1 | 2 |
| М4 | 7 | 1,2 | 2,4 |
| М5 | 8,8 | 1,6 | 3,2 |
| М6 | 9,9 | 1,6 | 3,2 |
| М8 | 12,7 | 2 | 4 |
| M10 | 16 | 2,5 | 5 |
| M12 | 18 | 2,5 | 5 |
| М14 | 21,1 | 3 | 6 |
| M16 | 24,4 | 3,5 | 7 |
| М18 | 26,4 | 3,5 | 7 |
| M20 | 30,6 | 4,5 | 9 |
| М22 | 32,9 | 4,5 | 9 |
| M24 | 35,9 | 5 | 10 |
| М27 | 38,9 | 5 | 10 |
| М30 | 44,1 | 6 | 12 |
| М33 | 47,1 | 6 | 12 |
| М36 | 52,2 | 7 | 14 |
| М42 | 60,2 | 8 | 16 |
| М48 | 67 | 8 | 16 |
Обозначения:
d - номинальный диаметр резьбы крепёжных изделий
d2 - наружный диаметр шайбы
s - толщина
h - высота шайбы в свободном состоянии
