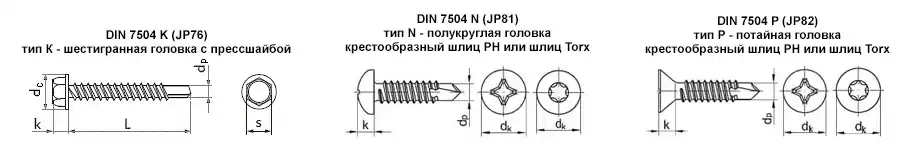

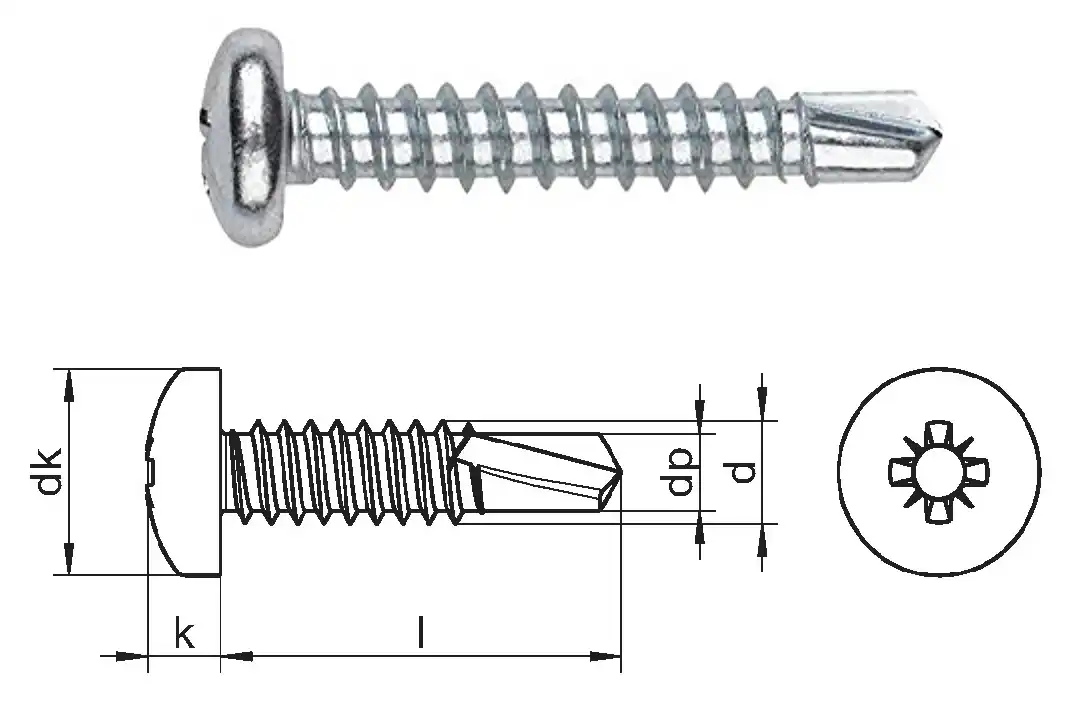

DIN 7504 М (ранее N) Саморез шуруп JP81, винт самосверлящий с буром - полукруглая головка, крестообразный шлиц Ph. Резьба согласно DIN 7970. Нержавеющие саморезы шурупы DIN 7504 М (N) используются преимущественно для работы с алюминием. Материалы: Сталь цементируемая, Сталь с покрытием: гальваническая оцинковка, Нержавеющая сталь: нержавеющая сталь А2 типа 12Х18Н9Т
DIN 7504 K Cаморез с шестигранной головкой
| A | 3.0 | 4.0 | 4.5 |
|---|---|---|---|
| Kanta | Ph2 | Ph2 | Ph2 |
| L(мм) | d | ||||
|---|---|---|---|---|---|
| 3.5 | 4.2 | 4.8 | |||
| 9.5 |
|
||||
| 13 |
|
||||
| 16 |
|
|
|
||
| 19 |
|
|
|||
| 25 |
|
||||
| 32 | |||||
| 38 |
|
||||
Используется в строительстве и машиностроении для крепления изделий и материалов к металлическим листам и каркасам. Имеет плотную однозаходную или двухзаходную резьбу. Саморез на конце оборудован буром, что позволяет работать без предварительного сверления в толщину металла не больше 4мм.. Саморез с буром DIN 7504N изготавливается из углеродистой электрооцинкованной, нержавеющей стали.
| k | s | d | L | ||
| 4.8 | 8.0 | 5.5 | 32 | 38 | 50 |
| d | St 2.9 | St 3.5 | St 3.9 | St 4.2 | St 4.8 | St 5.5 | St 6.3 |
|---|---|---|---|---|---|---|---|
| f | 0.7 - 1.9 | 0.7 - 2.25 | 0.7 - 2.4 | 1.75 - 3.0 | 1.75 - 4.4 | 1.75 - 5.25 | 2.0 - 6.0 |
| dp | 2.3 | 2.8 | 3.1 | 3.6 | 4.1 | 4.8 | 5.8 |
| dc | 6.3 | 8.3 | 8.3 | 8.8 | 10.5 | 11.0 | 13.5 |
| k | 2.8 | 3.4 | 3.4 | 4.1 | 4.3 | 5.4 | 5.9 |
| s | 4 | 5.5 | 5.5 | 7 | 8 | 8 | 10 |
Обозначения:
d - диаметр резьбы
f - толщина скрепляемых материалов
dp - диаметр сверла самореза, макс.
dс - диаметр буртика (прессшайбы), макс.
k - высота головки, макс.
s - размер шестигранной головки под ключ
