Болт с квадратным подголовником DIN 603. Полукруглая головка прекрасно прячется в потайную фаску отверстия, делая крепеж практически незаметным. Для надежной фиксации в отверстии болт имеет квадратный подголовник. Внешне это очень красивое металлическое крепежное изделие. В принципе, таким болт и должен быть, поскольку он является самым сильным крепежным звеном в производстве комфортной современной мебели. Сегодня мебельные комбинаты и фабрики постоянно расширяют ассортимент, наращивают объемы выпуска продукции и нуждаются в метизах, которые отвечали бы технологическим требованиям и одновременно смотрелись весьма элегантно, создавая с остальными элементами мебельных наборов, модерный европейский сюжет.
Общее описание
Мебельная отрасль страны требует новых видов крепежного материала. К таким можно отнести болт с квадратным подголовником din 603.
К таким можно отнести и наш болт. Полукруглая головка прекрасно прячется в потайную фаску отверстия, делая крепеж практически незаметным. Для надежной фиксации в отверстии болт имеет квадратный подголовник. Именно он не дает болту прокручиваться вокруг вертикальной оси. Выпускаются метизы с полной и неполной резьбой. В мебельной отрасли применяются в своем большинстве метизы с неполной резьбой, занимающую одну треть всей длины металлического изделия. Также болт находить широкое применение и в строительном деле.
Поскольку головка болта не имеет шлицов, то его фиксация в конструкции фиксируется только за счет резьбы. На другой конец болта навинчивается гайка, под которую подкладывают нужного размера шайбу. Стяжка мебельных элементов осуществляется путем поджимания гайки. Что касается эстетики, то это декоративный болт, который играет и роль своеобразного украшения.
Мебельные болты очень популярные резьбовые соединительные крепежные элементы. Болт представляет собой металлическое изделие цилиндрической формы с нарезанной резьбой. Резьба болта может быть как стандартного шага, так и уменьшенной или увеличенной. Болты используются совместно с гайками и шайбами в различных промышленных и строительных отраслях для соединения узлов, деталей, элементов конструкций.
Производство
На метизных предприятиях болт мебельный DIN 603 изготавливают из прочных сталей, которые проходят дополнительную обработку. Это стали 8.8, 4.6 и 3.6 класса, что соответствуют по стандартам для производства болтов. Метизы дополнительно покрывают тонким слоем цинка термодиффузионным методом. Для дорогой эксклюзивной мебели изготавливаются болты из латуни, сплавок, а также с пластика, цветных металлов.

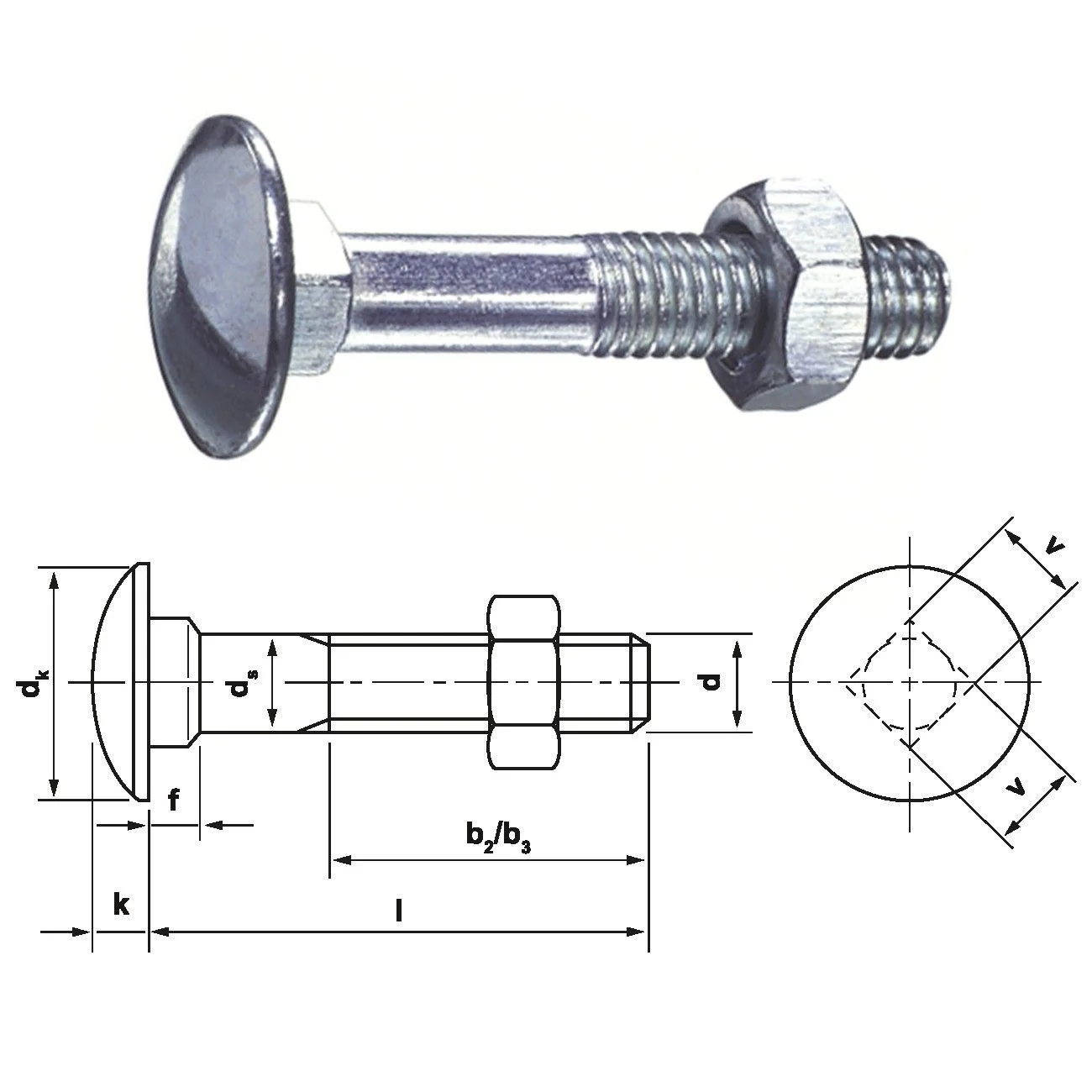

Размеры болтов мебельных DIN 603, в мм
| b | 16 | 18 | 22 | 26 | 30 |
|---|---|---|---|---|---|
| dk (max) | 13.55 | 16.55 | 20.65 | 24.65 | 30.65 |
| f (max) | 4.1 | 4.6 | 5.6 | 6.6 | 8.75 |
| k (max) | 3.3 | 3.88 | 4.88 | 5.38 | 6.95 |
| v (max) | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 |
| L(мм) | d | ||||
|---|---|---|---|---|---|
| М6 | М8 | М10 | М12 | ||
| 16 |
|
||||
| 20 |
|
|
|||
| 25 |
|
|
|
||
| 30 |
|
|
|
||
| 35 |
|
|
|||
| 40 |
|
|
|
|
|
| 45 |
|
|
|||
| 50 |
|
|
|
|
|
| 55 | |||||
| 60 |
|
|
|
|
|
| 65 |
|
||||
| 70 |
|
|
|
||
| 75 | |||||
| 80 |
|
|
|
|
|
| 90 |
|
|
|
||
| 100 |
|
|
|
|
|
| 110 |
|
||||
| 120 |
|
|
|
|
|
| 130 |
|
|
|||
| L(мм) | d | ||||
|---|---|---|---|---|---|
| М5 | М6 | М8 | М10 | M12 | |
| 140 |
|
|
|
||
| 150 |
|
|
|||
| 160 |
|
|
|||
| 180 |
|
|
|||
| 200 |
|
|
|||
| 220 |
|
||||
Таблица характеристик и размеров мебельных болтов с полукруглой головкой DIN 603 в мм
| d1 | М5 | M6 | M8 | M10 | M12 | M16 | М20 | |
|---|---|---|---|---|---|---|---|---|
| P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | |
| d2 | 13.5 | 16.55 | 20.65 | 24.65 | 30.65 | 38.8 | 46.8 | |
| k | 3.3 | 3.88 | 4.88 | 5.38 | 6.95 | 8.95 | 11.05 | |
| f | 4.1 | 4.6 | 5.6 | 6.6 | 8.75 | 12.9 | 15.9 | |
| V | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | |
| b | L ≤ 125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
| 125 < L ≤ 200 | 22 | 24 | 28 | 32 | 36 | 44 | 52 | |
| L > 200 | - | - | 41 | 45 | 49 | 57 | 65 | |
| L | Вес 1000 шт. болтов в кг | |||||||
| М5 | M6 | M8 | M10 | M12 | M16 | М20 | ||
| 16 | 4 | 6.9 | ||||||
| 20 | 4.5 | 7.6 | 13.8 | 22.7 | ||||
| 25 | 5.1 | 8.5 | 15.4 | 25.2 | ||||
| 30 | 5.9 | 9.6 | 17 | 27.7 | 45.7 | |||
| 35 | 6.7 | 10.7 | 19 | 30.2 | 49.4 | |||
| 40 | 7.5 | 11.8 | 21 | 32.7 | 53.1 | |||
| 45 | 8.3 | 12.9 | 23 | 35.8 | 56.8 | |||
| 50 | 9.1 | 14 | 25 | 38.9 | 61.2 | 119 | ||
| 55 | 9.9 | 15.1 | 26.9 | 42 | 65.6 | 126 | ||
| 60 | 10.7 | 16.2 | 28.9 | 45.1 | 70 | 133 | ||
| 65 | 11.5 | 17.3 | 30.9 | 48.2 | 74.4 | 141 | ||
| 70 | 12.3 | 18.4 | 32.9 | 51.3 | 78.8 | 149 | 247 | |
| 80 | 13.9 | 20.6 | 36.8 | 57.5 | 87 | 165 | 272 | |
| 90 | 22.8 | 40.8 | 63.7 | 96 | 181 | 297 | ||
| 100 | 25 | 44.8 | 69.9 | 105 | 197 | 322 | ||
| 110 | 27.2 | 48.8 | 76.1 | 114 | 213 | 347 | ||
| 120 | 29.4 | 52.8 | 82.3 | 123 | 229 | 372 | ||
| 130 | 31.6 | 56.8 | 88.5 | 132 | 245 | 397 | ||
| 140 | 32.8 | 60.8 | 95 | 141 | 261 | 422 | ||
| 150 | 35 | 64.8 | 101 | 150 | 277 | 447 | ||
| 160 | 107 | 159 | 293 | 497 | ||||
| 180 | 119 | 177 | 325 | 547 | ||||
| 200 | 131 | 195 | 357 | 597 | ||||
Обозначения:
d1 - номинальный диаметр резьбы
P - шаг резьбы
d2 - диаметр полукруглой головки
k - высота головки
f - высота подголовка, не менее
V - размер стороны квадратного подголовка
b - длина резьбовой части
L - длина болта
Таблица соответствия стандартов на болты DIN 603 и ГОСТ 7802-81
| Параметр | DIN 603 | ГОСТ 7802-81 |
|---|---|---|
| d1 - номинальный диаметр резьбы, мм | от М5 до М20 | от М5 до М24 |
| d2 - диаметр головки, мм | от 13,5 до 46,8 | от 11 до 52 |
| k - высота головки, мм | от 3,3 до 11,05 | от 2,5 до 12 |
| V - размер стороны квадратного подголовка, мм | от 5,48 до 20,84 | от 5 до 24 |
| L - длина болта, мм | от 12 до 260 | от 12 до 260 |
| f - высота подголовка, мм | от 4.1 до 15.9 | от 3 до 15 |
| Материал, покрытие | сталь оцинкованная, нержавеющая сталь А2, А4, латунь | сталь оцинкованная |
| Класс прочности | 3.6, 4.6, 8.8 | 3.6, 4.6, 4.8, 5.6, 5.8, 8.8 |
| Поле допуска резьбы | 8g | 8g, допускается по согласованию с потребителем 6е |
Болты по DIN 603 в основном отличаются от болтов по ГОСТ 7802-81 увеличенными размерами головки и подголовка для соответствующих номинальных размеров резьбы.
