Специальная рым-гайка ДИН 582 (с кольцом в виде петли), у основания которой расположено цилиндрическое резьбовое отверстие, благодаря чему гайку накручивают на болт или шпильку, представлена в виде монолитного изделия. Специальная рым-гайка (с кольцом в виде петли), у основания которой расположено цилиндрическое резьбовое отверстие, благодаря чему гайку накручивают на болт или шпильку, представлена в виде монолитного изделия. DIN 582 относится к крепежным металлоизделиям с резьбой и конструктивным элементом (в виде многогранника, торцевых и радиальных отверстий, шлиц) передачи крутящего момента. Соединение Такелаж-рым-гайки с болтом настолько прочно, что к этой конструкции возможно крепить трос, крюк для поднятия и перемещения тяжелых грузов
Для такелажных работ, монтажа, к кольцу DIN 582 крепят подъемный строп, тали, цепи, которыми поднимают, опускают, транспортируют контейнера, металлические шкафы и другие тяжелые установки. Неудивительно, что для производства монолитной конструкции гайки, используется высококачественная сталь с противокоррозийным цинковым покрытием. Для изготовления DIN 582 используется также аустенитная сталь А4 (тип AISI 316), в которой содержится около 3% молибдена, что позволяет изделию сопротивляться кислотам и выдерживанию низких температур (-60С). Сопротивлению коррозии способствует содержание в стали хрома (20%) и никеля (15%). Сталь С15Е содержит доли алюминия.
Метизные изделия, в частности, DIN 582 Такелажная-рым-гайка применяются для сборки оборудования, подвергающегося мощным воздействиям, корпусов котлов, коксохимических конструкций и установок. Сбоку рым-гайки нанесен размер резьбы (от М6 до М64). Сбоку кольца — изготовитель и материал. Если, к примеру, размер резьбы рым-гайки М6, а диаметр кольца — 20, грузоподъемность соответственно 140кг; М48-90мм-8600 кг. Параметры резьбы указывают оптимальную нагрузку крепежа. При транспортировании тяжелых конструкций прилагать боковые нагрузки, направленные поперек плоскости метиза запрещено. В случае расположения строп под углом, нагрузка на изделие также возрастает, что не допустимо при транспортировке.
Оси стропа находятся в кольце Дин 582. Под Такелаж-рым гайку подкладывается шайбочка, размер которой должен соответствовать резьбе, навинченной на шпильку или болт. Опорная плоскость болта также должна соответствовать опорной плоскости Такелаж-рым-гайки. Рым-гайка Дин 582 способна предохранять состояние резьбы от сноса и смятия в процессе больших нагрузок и частым отвинчиванием. Транспортировка тяжестей с помощью DIN 582 осуществляется без резких движений, то есть плавно.
| d | d2=d4 | d3 | h |
|---|---|---|---|
| M8 | 20 | 36 | 36 |
| M10 | 25 | 45 | 45 |
| M12 | 30 | 54 | 53 |
| M16 | 35 | 63 | 62 |
| M20 | 40 | 72 | 71 |
| M24 | 50 | 90 | 90 |

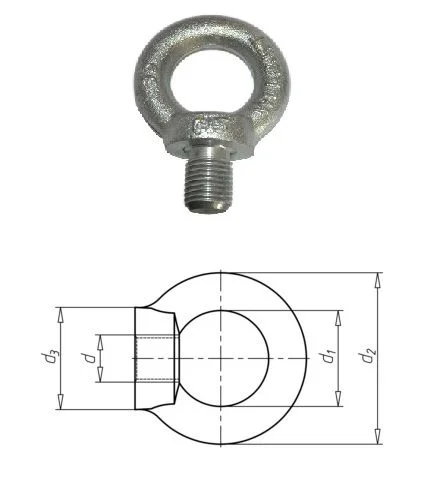

Рым-гайка DIN 582
Изделие предназначено для подъема, перетягивания тяжелых грузов и оборудования в такелажных работах. Может использоваться для крепления и растяжки цепей и тросов самонесущего кабеля совместно с анкерным болтом. Устанавливается в специальные отверстия или на технологические шпильки. Размер рым-гайки определяется по резьбовой части. Рабочая нагрузка рым-болтов и рым-гаек рассчитывается по коэффициенту запаса К=6:1 Рым-гайка DIN 582 выполняется из оцинкованной углеродистой стали или нержавейки.
| d | d2 | d3 | d4 | m | h | k | n | n45 | p |
| М6 | 17 | 28 | 16 | 8.5 | 31 | 6 | 70 | 50 | 0.04 |
| M8 | 20 | 36 | 20 | 8.5 | 36 | 8 | 140 | 100 | 0.05 |
| M10 | 25 | 45 | 25 | 10 | 45 | 10 | 230 | 170 | 0.09 |
| M12 | 30 | 54 | 30 | 11 | 53 | 12 | 340 | 240 | 0.16 |
| М14 | 35 | 63 | 35 | 13 | 62 | 14 | 490 | 350 | 0.23 |
| M16 | 35 | 63 | 35 | 13 | 62 | 14 | 700 | 500 | 0.24 |
| M20 | 40 | 72 | 40 | 16 | 71 | 16 | 1200 | 860 | 0.35 |
| M24 | 50 | 90 | 50 | 20 | 90 | 20 | 1800 | 1290 | 0.70 |
| М30 | 65 | 108 | 60 | 25 | 109 | 24 | 3200 | 2300 | 1.32 |
| М36 | 75 | 126 | 70 | 30 | 128 | 28 | 4600 | 3300 | 2.08 |
| М42 | 85 | 144 | 80 | 35 | 147 | 32 | 6300 | 4500 | 3.11 |
| М48 | 100 | 166 | 90 | 40 | 168 | 38 | 8600 | 6100 | 5.02 |
| М56 | 110 | 184 | 100 | 45 | 187 | 42 | 11500 | 8200 | 6.69 |
| М64 | 120 | 206 | 110 | 50 | 208 | 48 | 16000 | 11000 | 9.30 |
Обозначения:
d - номинальный диаметр резьбы
d2 - наружный диаметр гайки, мм
d3 - наружный диаметр кольца, мм
d4 - внутренний диаметр кольца, мм
m - высота резьбовой части, мм
h - высота рым-гайки, мм
k - толщина кольца, мм
n - рабочая нагрузка (сила приложена вдоль оси рым-гайки), кг
n45 - рабочая нагрузка (сила приложена к оси рым-гайки под углом 45º в плоскости кольца), кг
p - вес, кг/шт.
