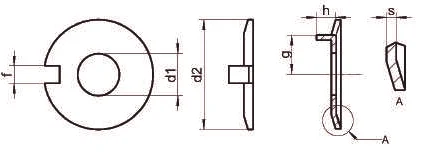

Шайба стопорная DIN 432 используется в машиностроительной, строительной, промышленной, приборостроительной сфере. Изготавливается из нержавеющей стали А2 и А4. Применяется для создания неподвижности и прочности конструкции при высоких вибрациях и динамических нагрузках. Представляет собой замкнутый диск с усиком. Создает надежное и неподвижное соединение и исключает давление головы метизы на поверхность. При использовании шайбы увеличивается соприкосновение с элементом. При использовании шайбы значительно снижается риск самопроизвольного раскручивания винта. Поверхность надежно защищена от механических повреждений. Такие шайбы обладают высокими антикоррозийными свойствами. Внутренний диаметр от 4.3 до 40 мм для метизов диаметром от М4 до М39. Внешний диаметр от 14 до 82 мм. Толщина такого изделия от 0.4 до 2мм. Обладают высокой надежностью, износостойкостью, долговечностью.
d1 | Для резьбы | d2 | h ≈ | s | f | g | Материал |
---|---|---|---|---|---|---|---|
4.3 | M4 | 14 | 2 | 0.4 | 2.5 | 5.5 | |
5.3 | M5 | 17 | 2.5 | 0.75 | 3.5 | 7 | |
6.4 | M6 | 19 | 3 | 0.75 | 3.5 | 7.5 | |
8.4 | M8 | 22 | 4 | 1 | 3.5 | 8.5 | |
10.5 | M10 | 26 | 4 | 1 | 4.5 | 10 | |
13 | M12 | 30 | 4.5 | 1.2 | 4.5 | 12 | |
15 | M14 | 33 | 4.5 | 1.2 | 4.5 | 13 | |
17 | M16 | 36 | 4.5 | 1.2 | 5.5 | 15 | |
19 | M18 | 40 | 4.5 | 1.2 | 6.5 | 18 | |
21 | M20 | 42 | 4.5 | 1.6 | 6.5 | 18 | |
23 | M22 | 50 | 6.5 | 1.6 | 7.5 | 20 | |
25 | M24 | 50 | 6.5 | 1.6 | 7.5 | 21 | |
28 | M27 | 58 | 9.5 | 1.6 | 8.5 | 23 | |
31 | M30 | 63 | 9.5 | 1.6 | 8.5 | 25 | |
34 | M33 | 68 | 9.5 | 1.6 | 9.5 | 28 | |
37 | M36 | 75 | 9.5 | 2 | 11 | 31 | |
40 | M39 | 82 | 11 | 2 | 11 | 33 |
