Шпилька резьбовая DIN 938

Резьбовая шпилька ввинчиваемая с двух концов DIN 938 ГОСТ 22033. Представляет из себя цилиндрический металлический стержень в нарезанной внешней резьбой с двух концов, резьба нарезана частично, имеется по середине стержня гладкое тело. Резьбовая часть равна одному диаметру самой шпильки. Резьбовая шпилька используется для соединения различных элементов конструкций, например в станках, приборах, машинах и других различных механизмах, когда нет возможности для установки головки болта или же когда один из прикрепляемых элементов обладает значительной толщиной и нет возможности или потребности высверливать большое углубление под всю длину болта. Помимо этого, применение резьбовой шпильки делает легче вес всей конструкции.


Показать по:
Показать по:

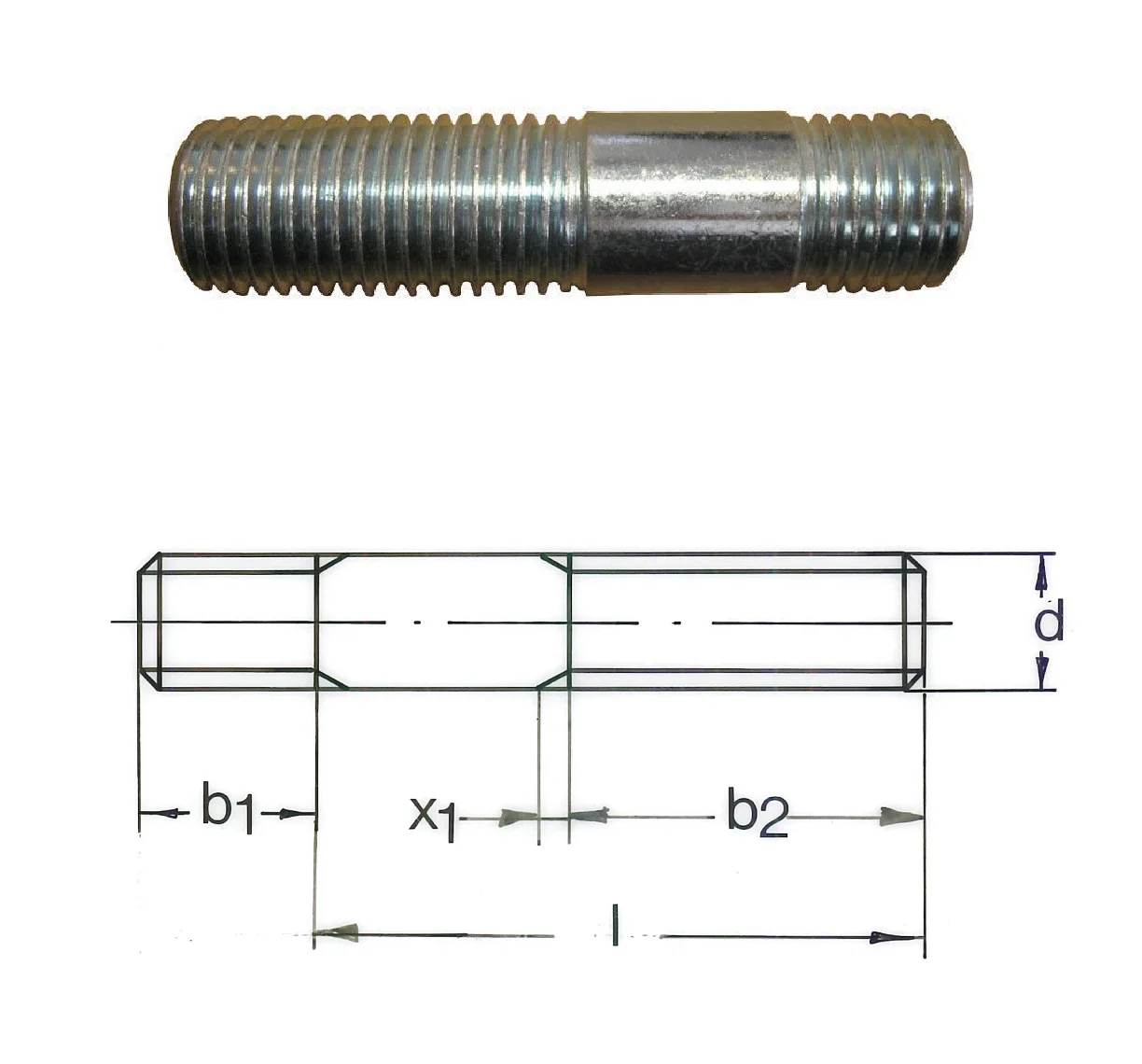

DIN 938 Шпилька резьбовая

DIN 938

Устанавливается шпилька 1d ГОСТ 22033 совместно с гайками и шайбами.

Посадочный наконечник резьбовой шпильки устанавливается в резьбовое отверстие одной детали, при этом на противоположный стяжной наконечник надевается вторая деталь и уже после этого идут гайка и шайба. Таким образом, вся конструкция оказывается надежно зафиксированной.

Производство

Чаще всего резьбовую шпильку с ввинчиваемым концом изготавливают из углеродистой стали с оцинкованным покрытием класса прочности 5,6 \5,8 \8,8 \ 10,9. Также шпильки изготавливаются из высоко легированной стали в тех момента, когда необходимо выдержать большие динамические или статические нагрузки или вибрацию. Помимо стандартным сталей резьбовые шпильки производятся из аустенитной нержавеющей стали марки А2, а также из кислотоустойчивой нержавеющей стали маркировки А4. Такая сталь предотвращает окисление шпильки и оберегает от вредного воздействия внешних атмосферных факторов. Помимо этого нержавеющая резьбовая шпилька не проводит ток и не обладает магнитными свойствами. Такими же свойствами обладает резьбовая шпилька из легированной стали покрытая хромом. Компания Трайв-Комплект поставляет напрямую с завода производителя хромированные резьбовые шпильки.

Также шпилька изготавливается из латуни – сплава меди. Латунные резьбовые шпильки не магнитны, являются токонепроводящими, не токсичны. Используются для установки электрощитов и блоков.

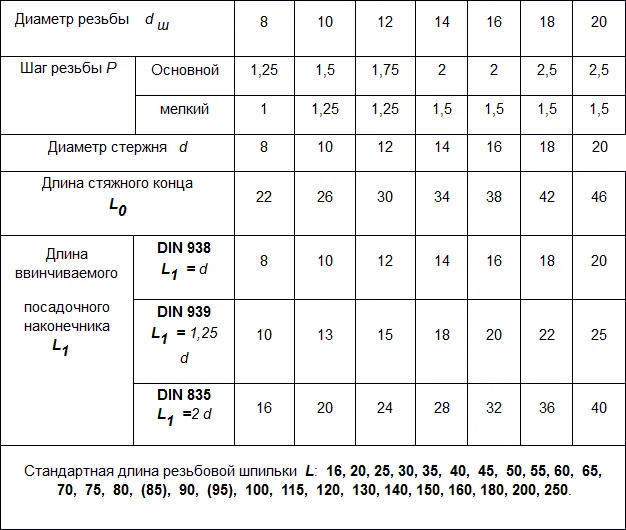

Таблица размеров

Основные размеры шпильки, в мм

размеры DIN 938


DIN 938

Гайки и шайбы следует брать в соответствие с диаметром посадочного конца шпильки. Гайку необходимо установить на посадочный наконечник резьбовой шпильки до момента упора в устанавливаемую деталь. Шайбу следует установить между гайкой и деталью. Как оптимально выбрать требуемый диаметр Вы сможете выяснить, взглянув на таблицу ниже.
