Все мы привыкли к уже отопительным приборам батареям, но самодельные радиаторы (регистры из труб) в промышленности все чаще стали использовать. Такие регистры предназначены для обогрева и являются сваренными элементами из труб расположенные друг над другом и скрепленные между собой. Бывают: Тип А - змеевидный; Тип В - секционный; Тип С для обогрева определенного объема помещения.
Показать по:
Показать по:

Материалы изготовления

Большинство регистров изготавливается из стали, не смотря на то, что у стали низкая теплоотдача, ее используют, потому что сталь имеет низкую цену и возможность изготовить разные размеры. Реже регистры изготавливают из нержавеющей стали, но варить ее не получится, а так же медные для помещений, где установлены медные трубы. Такие регистры, как и стальные, имеют высокую теплоотдачу, а так же пластичны. Регистры из меди стоят намного дороже, чем из другого металла, кроме этого, необходимо соблюдать правила эксплуатации:

  • чистый теплоноситель;
  • обеспечить совместимость регистра с остальными используемыми металлами;
  • сделать заземление, чтобы избежать коррозии;
  • дополнительная защита.

Так же существуют регистры из чугуна, но они очень тяжелые и имеют повышенную хрупкость – нужны дополнительные вложения на защиту.

Виды регистров

  1. Гладкие регистры диаметром M32-M150. Могут быть: змеевидные и секционные. Соединяются по технологии: нитка и колонка. Нитка — это когда теплоноситель последовательно соединяет все трубы. Колонка – это когда теплоноситель параллельно соединяет все трубы с обоих концов. Применяется для систем с разводкой из одной трубы или двух труб. Изготавливают из круглых или квадратных труб. По технике безопасности, при естественной циркуляции нужно создать небольшой уклон.
  2. Ребристые регистры. У таких регистров высокая площадь соприкосновения материала с воздухом, что повышает отдачу тепла. В основном, устанавливаются в новостройках.

При подключении к ТЭН может работать отдельно или совместно. Если радиатор нагревается только от ТЭН нужно установить в верхней точке увеличительный бочек открытого или закрытого типа (если сталь). Так же можно установить электроподогрев, когда не нужно сильно отапливать помещение (в межсезонье)

Регистры из гладких труб

При самостоятельном сборе конструкции вам потребуется сварка. Наиболее бюджетными материалами для создания регистров отопления служат сталь или алюминий. Сборная отопительная система из регистров занимает большую территорию, чем обычные радиаторы, но дают ниже теплоотдачу, чем сборные регистры.

Могут быть диаметром M32-M150, поэтому, чем больше диаметр, тем больше площадь установки. Такие системы долго нагреваются. Регулировать температурный режим сложнее, так как больше теплоноситель.

Устанавливают трубы регистра на расстоянии 1,5 радиуса друг от друга, так увеличивается теплоотдача. Количество труб в регистре зависят от требуемой мощности и выбранного диаметра. Необходимы объем рассчитывается по метражу помещения.

Потери тепла помещения рассчитываются исходя из теплоотдачи трубы из стали. При других материалах необходимо провести дополнительные расчеты.

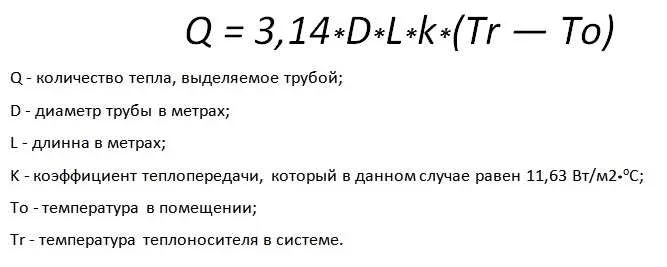

Так же Вы можете применить формулу для расчета теплоотдачи и узнать необходимое количество труб для отопления помещения.

В результате расчета вы получите теплоотдачу одной трубы, следующие трубы будут иметь меньшую теплоотдачу, полученное значение *0,9.

Особенности установки

Такие отопительные регистры навешивают на стену или ставят на стойку. Стоит учитывать вес и размеры конструкции. Так же возможно совместить систему: сварить стойки и присоединить к стене. В верхней части устанавливают воздухоотводчик.

Достоинства и недостатки системы

Самым главным плюсом является то, что каждый профессиональный мастер может самостоятельно собрать такую конструкцию и произвести расчеты. Такие регистры вырабатывают  тепло при помощи лучистой энергии - более положительно воздействует на человека. Так же такие системы совместимы с другими системами.

Отрицательным моментом можно назвать небольшую теплоотдачу, уход за всей конструкции и защита от коррозии – красить.

Итоги

Регистры из труб применяются в производственных  и складских помещениях, где главное отопить помещение и неважен внешний вид. Основные материалы, которые применяются: сталь и алюминий, он этого зависит стоимость конструкции.


Вы также можете заказать изготовление регистров отопления по выгодным ценам в Санкт-Петербурге и Москве.
