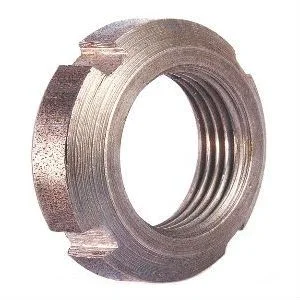

DIN 981 Гайка круглая шлицевая

Гайка круглая шлицевая стандарт DIN 981. Исключительно все соединения в строительстве осуществляются с помощью строительных метизов (крепежных элементов), к которым, непосредственно, относятся и гайки.Порой вместо паза делают сквозную прорезь в валу. Однако такая фиксация ослабляет вал. Поэтому этот способ применяют только в конечной установке круглой шлицевой гайки DIN 981 на валу. Хотя в других случаях на ступенчатом вале при промежуточных установках гайки эти способы применимы. Гайка круглая шлицевая производится из стали с покрытием (гальванической оцинковкой), главной составляющей является углеродистая сталь, нержавеющая сталь А2, А4, гайка может быть изготовлена из латуни, поэтому круглая шлицевая гайка DIN 981 наиболее востребованный крепежный элемент в строительно-ремонтных работах и используется в разных видах промышленности.

Показать по:
Показать по:

DIN 981 Гайка круглая шлицевая

В настоящее время, в основном, используется нержавеющий крепеж, произведенный из высокосортной стали, которая способствует основательной прочности и сопротивляемости к коррозии.

DIN 981

Порой вместо паза делают сквозную прорезь в валу. Однако такая фиксация ослабляет вал. Поэтому этот способ применяют только в конечной установке круглой шлицевой гайки DIN 981 на валу. Хотя в других случаях на ступенчатом вале при промежуточных установках гайки эти способы применимы.

Гайки самых различных форм и видов, с разными предназначениями используются при качественном закреплении деталей, образуя разъемные соединения. Их резьба отличается определенным шагом и гайка, в свою очередь, должна сочетаться с деталью, с которой образует разъемное соединение.Круглая гайка DIN 981 оснащена метрической резьбой, ее используют при монтаже или демонтаже подшипников, многих концентрических элементов. При затягивании гайка стопорится шайбой стопорной многолапчатой DIN 5406. Фиксация внутренней лапки происходит путем отгибания «от гайки», или «под гайку» (при этом, паз на валу отличается глубиной выемки). Если вал достаточной толщины, глубину паза делают очень большой, чтобы фиксирующая внутренняя лапка многолапчатой шайбы вошла без отгиба. Тогда фиксация соединения будет надежной.

Гайка круглая шлицевая производится из стали с покрытием (гальванической оцинковкой), главной составляющей является углеродистая сталь, нержавеющая сталь А2, А4, гайка может быть изготовлена из латуни, поэтому круглая шлицевая гайка DIN 981 наиболее востребованный крепежный элемент в строительно-ремонтных работах и используется в разных видах промышленности.

Благодаря достаточной прочности, долговечности, она находит широкое применение для сборки серьезных конструкций.

Круглая шлицевая гайка представлена стальной (латунной) крепежной деталью, предназначенной для стяжных и закрепительных втулок, имеющей внутреннюю метрическую резьбу.

Изготавливают круглые шлицевые гайки с трапецеидальной резьбой. Диаметр резьбы достигает от М10 до М200. Она универсальна в применении, с ее помощью скрепляются металлические, деревянные, каменные и бетонные изделия и поверхности в связке с болтовым соединением. Гайка шлицевая DIN 981с метрической резьбой производится крупного и мелкого шага с полями допуска резьбы 7Н, 6Н.

d d1 d2 h b
KM0 M10x0.75 18 4 3
KM1 M12x1 22 4 3
KM2 M15x1 25 5 4
KM3 M17x1 28 5 4
KM4 M20x1 32 6 4
KM5 M25x1.5 38 7 5
KM6 M30x1.5 45 7 5
KM7 M35x1.5 52 8 5
KM8 M40x1.5 58 9 6
KM9 M45x1.5 65 10 6
KM10 M50x1.5 70 11 6
KM11 M55x2 75 11 7
KM12 M60x2 80 11 7
KM13 M65x2 85 12 7
KM14 M70x2 92 12 8
KM15 M75x2 98 13 8
KM16 M80x2 105 15 8
KM17 M85x2 110 16 8
KM18 M90x2 120 16 10
KM21 M105x2 140 18 12
KM22 M110x2 145 19 12
KM27 M135x2 175 22 14
KM32 M160x3 210 25 16

Гайка круглая шлицевая DIN 981 изготавливается из оцинкованной стали.
