Машиностроительные высокопрочные болты с шестигранной головкой под гаечный ключ DIN 961 с полной резьбой и мелким или супер мелким шагом резьбы. Основная их область применения – это машиностроение, следовательно, и устанавливать в машиностроении необходимо не стандартный крепеж, а высокопрочный – такой как болты DIN 961 из жаропрочной, высокопрочной стали класса 8,8 \ 10,9 или 12,9. Также получили свою популярность болты с мелким шагом с полной резьбой из нержавеющей аустенитной или кислотостойкой стали, латуни и полиамида РА 6,6.

Показать по:
Показать по:

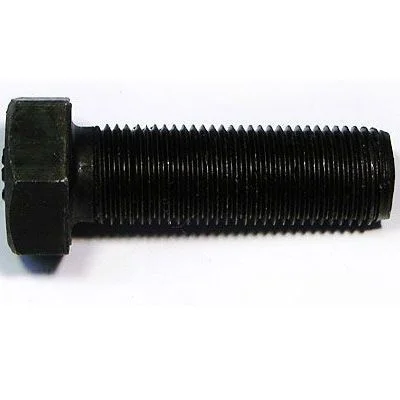

DIN 961 Болт с шестигранной головкой с метрической мелкой и супермелкой резьбой, полная резьба DIN 961 Болт Болт с шестигранной головкой с метрической мелкой и супермелкой резьбой, полная резьба

Используются болты с мелкой резьбой для надежного крепления конструкции, где основной - крупный шаг резьбы способен вызвать дополнительный люфт детали. Устанавливаются болты с мелкой резьбой в паре с шестигранными гайками с мелким шагом как стандартного типа DIN 934, так и низкими контргайками с мелким шагом резьбы (DIN 439, 936), а также гайками самостопорящими с мелким шагом (DIN 985, 6923), и в некоторых случаях со стопорными шайбами – стандартной плоской шайбой повышенной твердости 200HV 300HV DIN 125 ISO 7089, либо тарельчатыми шайбами (DIN 6796, 2093), а также гроверными пружинными шайбами (DIN 127, 7980).

961Такая разновидность машиностроительного болта с мелким шагом и полной резьбой представляет из себя полнорезьбовой стержень с головой шестигранного типа под рожковый ключ.

Резьба нарезана с учетом следующих параметров - резьба дорезана до головки болта.

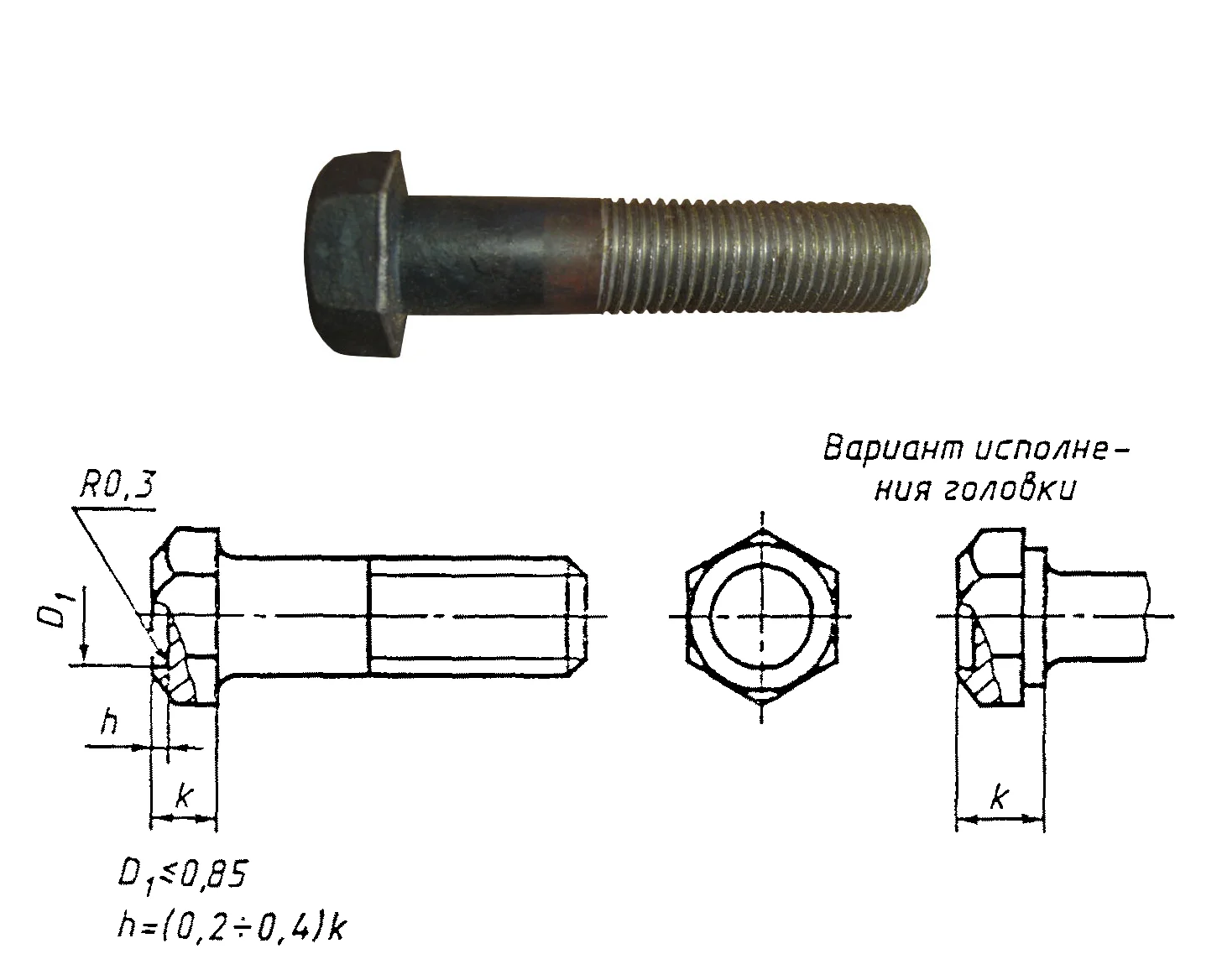

Российский аналог DIN 961 – ГОСТ 7798 ГОСТ 7805 ГОСТ 15589

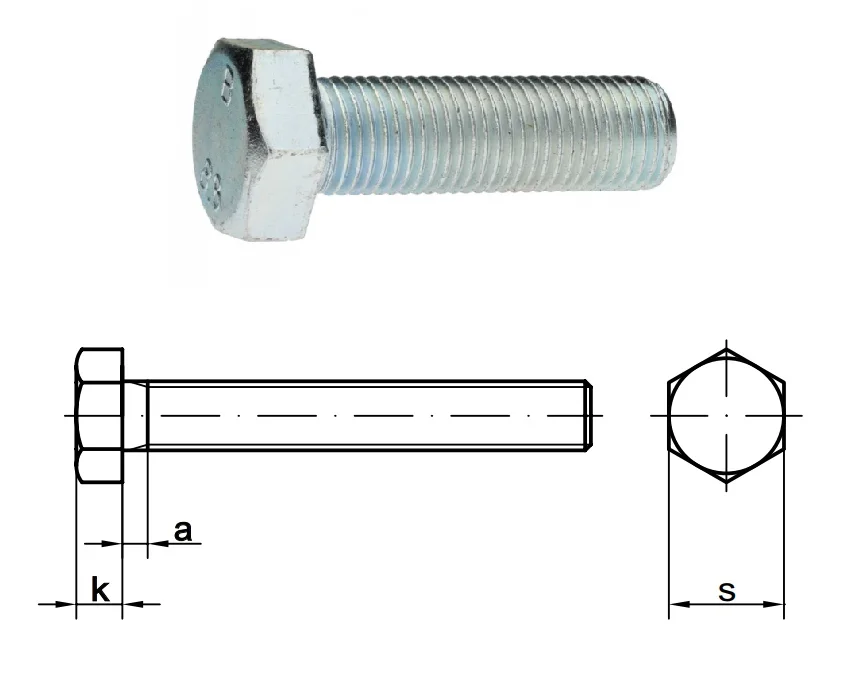

Международный аналог – ISO 8675 ISO 8676

Основные материалы и покрытия DIN 961

Болт с шестигранной головкой с метрической мелкой и супермелкой резьбой, полная резьбаDIN 961 Болт с шестигранной головкой с метрической мелкой и супермелкой резьбой, полная резьба Самое востребованное и применяемое исполнение болта с мелким шагом – это высокопрочная жаропрочная сталь класса прочности 8,8 \ 10,9 и 12,9, оксидированная, без дополнительного покрытия, черная, а также из хладостойкой стали 110 ХЛ для районов крайнего севера. Также в производстве для установки деталей применяют высокопрочные болты с мелким шагом DIN 961 с гальванически оцинкованным покрытием. Их используют в машиностроительной сфере, в станкостроении и в приборостроении, поскольку способны выдерживать колоссальные вибрационные нагрузки.

Шестигранные болты с мелким шагом и полной резьбой производятся в том числе из нержавеющей аустенитной стали А2 (AISI 304 AISI 305 AISI 302) – российская маркировка стали 08Х18Н10, из кислотоустойчивой стали для щелочных сред A4 - AISI 316. Нержавеющие болты с полной супер мелкой резьбой по большей части используют для установки и крепления деталей в соленой водной среде, в пищевом и химическом производстве, в сельскохозяйственной технике и оборудовании, при сборке автомобилей и общественного транспорта, для монтажа электростанций и счетчиков.

  • 10.9 M 10 x 1 x 60
  • 10.9 M 12 x 1,5 x 80
  • 10.9 цинк M 14 x 1,5 x 120
  • 8.8 M 10 x 1,25 x 100
  • 10.9 M 8 x 1 x 40
  • А2 M 16 x 1,5 x 120
  • латунь M 20 x 1,5 x 150
  • полиамид, пластик M 14 x 1,5 x 70

Компания Трайв-Комплект осуществляет поставки под заказ латунных болтов с мелким и супер мелким шагом резьбы, а также болты пластиковые (полиамидные РА 6,6). Срок поставки – 2-4 недели.

Также, одно из ведущих направлений компании Трайв-Комплект – это прямые поставки с заводов производителей крепежа с дюймовой резьбой. Дюймовый крепеж стал сейчас особенно востребован, это обусловлено тем, что станки, закупленные в США и Японии в основной своей массе уже были в употреблении, а значит требуют незамедлительного ремонта, либо же нуждаются в монтаже. Все это можно осуществить только при помощи дюймовых болтов с мелким шагом резьбы UNF DIN 961. Наши сотрудники отдела продаж проконсультируют по ценам на DIN 961 с дюймовой резьбой – американский дюймовый тип с мелким шагом UNF и британский тип с мелким шагом BSF.

  • ½’’ UNF x ¾ ’’
  • 5/8’’ BSF x 2 ¼ ’’

Также компания «Трайв Комплект» поставляет шестигранный болт дин 961 с полной резьбой, мелким шагом и прямым шлицем!

Основные размеры болтов с мелким шагом и полной резьбой DIN 961

Основные диаметры высокопрочных болтов, поставляемых компанией «Трайв-Комплект» - М4 \ М5 \ М6 \ М8 \ М10 \ М12 \ М14 \ М16 \ М18 \ М20 \ М22 \ М24 \ М27 \ М30 \ М33 \ М36 \ М39 \ М42 \ М 48 \ М52 \ М56 \ М64. Основные длины болтов с полной резьбы – от 16 мм до 550 мм.

Купить DIN 961

Вы можете купить болты шестигранные с полной резьбой, мелким и супермелким шагом DIN 961 напрямую на складе в Петербурге, а также и под заказ, срок поставки займет 2-2.5 недели. Специалисты компании Трайв-Комплект подскажут для Вас параметры, наличие на складе и цену DIN 961 из всех видов сталей, с любым типом покрытия, и с любым типом резьбы: как с метрической, так и с дюймовой американской, британской резьбой и Уитворта WW.

Купить болты с мелким шагом DIN 961 с полной резьбой по цене от 2.47 рублей с НДС Вы можете в компании Трайв-Комплект. Для этого свяжитесь с нашими менеджерами отдела продаж по многоканальному телефону +7(812) 313-22-80.

Близкие аналоги DIN 961

  • Дин 601 ISO 4017 - Машиностроительный болт с шестигранной головкой и неполной резьбой класса точности С. В то время как болты Дин 931 изготавливаются только классом точности А, В.
  • Дин 933 – Болт машиностроительный с шестигранной головой и полной резьбой. Отличие Дин 933 от Дин 931 – в исполнении нарезки резьбовой части.
  • Дин 960 – машиностроительный высокопрочный болт с шестигранной головой, неполной резьбой и мелким либо супер мелким шагом резьбы.

Цену, наличие на складе, кратность упаковки и возможность расфасовки, а также технические параметры машиностроительных болтов Вы сможете уточнить у сотрудников компании «Трайв Комплект» по многоканальному телефону (812) 600 36 30.

Материалы DIN 961

  • Сталь: 8.8, 10.9;
  • Сталь с покрытием: гальваническая оцинковка
  • Нержавеющая сталь: -
  • Цветные металлы, сплавы, пластик.

Шаг для основной и мелкой резьбы

Параметры болта

Номинальный диаметр резьбы D

M8 M10 M10 M12 M12 M14 M16 М18 М20 М20 М22 М24 М27 М30 M36 М42 М48 М56 М64
Шаг резьбы, P 1 1 1,25 1,5 1,25 1,5 1,5 1,5 1,5 2 1,5 2 2 2 3 3 3 4 4
Высота головки, K 5,3 6,4 6,4 7,5 7,5 8,8 10 11,5 12,5 12,5 14 15 17 18,7 22,5 26 30 35 40
C мин. 0,15 0,15 0,15 0,15 0,15 0,15 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3
макс. 0,6 0,6 0,6 0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1
R 0,4 0,4 0,4 0,6 0,6 0,6 0,6 0,6 0,8 0,8 0,8 0,8 1 1 1 1,2 1,6 2 2
A макс. 3 3 4 4,5 4 4,5 4,5 4,5 4,5 4,5 4,5 6 6 6 9 9 9 12 12
Диаметр описанной окружности e, не менее (мелкая резьба) DIN 961 14,38 18,9 18,9 21,1 21,1 24,49 26,75 30,14 33,53 33,53 38,85 39,98 45,2 50,85 60,79 71,3 82,6 93,56 104,86
ISO 8676 17,77 17,77 20,03 20,03 23,36 37,72
Размер под ключ, S (мелкая резьба) DIN 961 13 17 17 19 19 22 24 27 30 30 32 36 41 46 55 65 75 85 95
ISO 8676 16 16 18 18 21 34
Длина болта, L Мин. 16 20 20 25 25 30 35 35 40 40 45 40 55 40 50 90 100 110 120
Макс. 80 100 100 120 120 150 160 180 200 200 220 200 200 200 200 420 480 500 500

* Все параметры в таблице указаны в мм.
