Основные типы и виды фундаментных болтов

Предназначение фундаментных болтов заложено в самом названии крепежного устройства.

Посредством данного крепежа происходит крепление всевозможных строительных конструкций или оснащения к монолитным основаниям.

Конструктивные решения и габариты болтов для фундаментов регламентированы отечественным ГОСТ 24379.1-2012 и немецким DIN 3570.

Типы фундаментных болтов

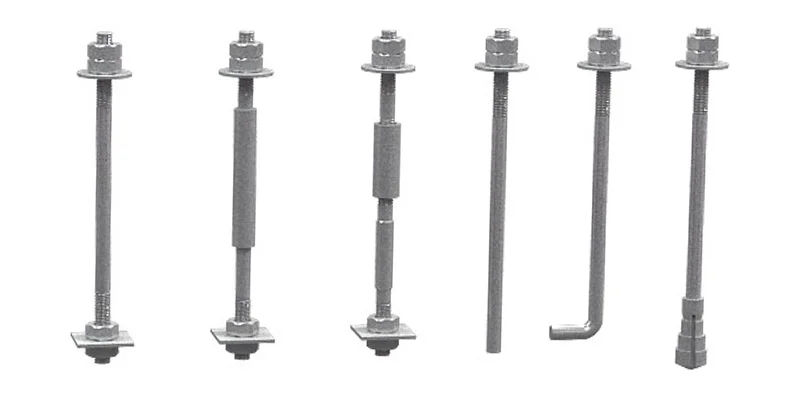

Фундаментные болты состоят из рабочего стержня прямой, изогнутой или сложной формы с резьбой в верхней части. Комплектуются гайками и шайбами. Стандартами предусмотрены следующие виды крепежа, предназначенного для работы с фундаментами:

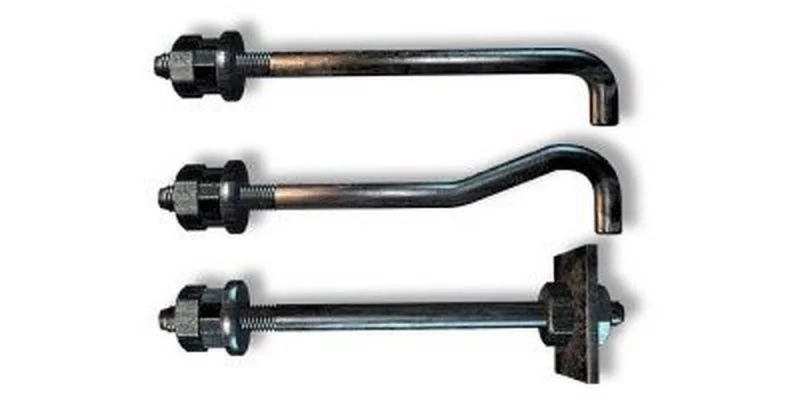

• Тип 1.1 имеет изогнутую нижнюю часть в виде перевернутой буквы Г, во втором исполнении конец такого болта изогнут в большей степени. Характеризуется простотой изготовления и невысокой ценой.
• Тип 2.1 (2 и 3) комплектуется анкерной плитой. Широко используется в строительстве для монтажа конструктивных элементов к полнотелым фундаментам. Может устанавливаться как на горизонтальные, так и на вертикальные поверхности.
• Тип 3 – составные. Применяются при установке оборудования с напуском на основание.
• Тип 4 – съемные фундаментные болты предназначены для крепления инженерного оснащения.
• Тип 5 – прямой формы применяется в строительно-монтажном производстве. Способен выдерживать высокие нагрузки.
• Тип 6 – с наконечником конической формы характеризуется способностью надежно удерживаться в теле фундамента, выдерживая значительные механические воздействия.

К данной категории относятся также распорные болты, которые еще называют самоанкерующимися. Они прочно фиксируются в монолитной массе основания, отличаются возможностью равномерно распределять принимаемую нагрузку на всю площадь рабочей поверхности

Материалы изготовления, способы установки

Фундаментные болты могут устанавливаться двумя способами: непосредственно в бетон в процессе замоноличивания или в готовый фундамент в просверленные отверстия с последующей зачеканкой.

Важно! Для второго метода лучше всего подходят распорные модели и болты с коническим наконечником.

В качестве сырьевого материала служит сталь, марка которой выбирается в зависимости от климатического района строительства. Это может быть ст. 3кп, ст. 3пс, 092ГС, 10Г2С1 и другие марки. Крепеж, предназначенный для эксплуатации в холодных регионах при маркировке обозначаются литерами ХЛ.
