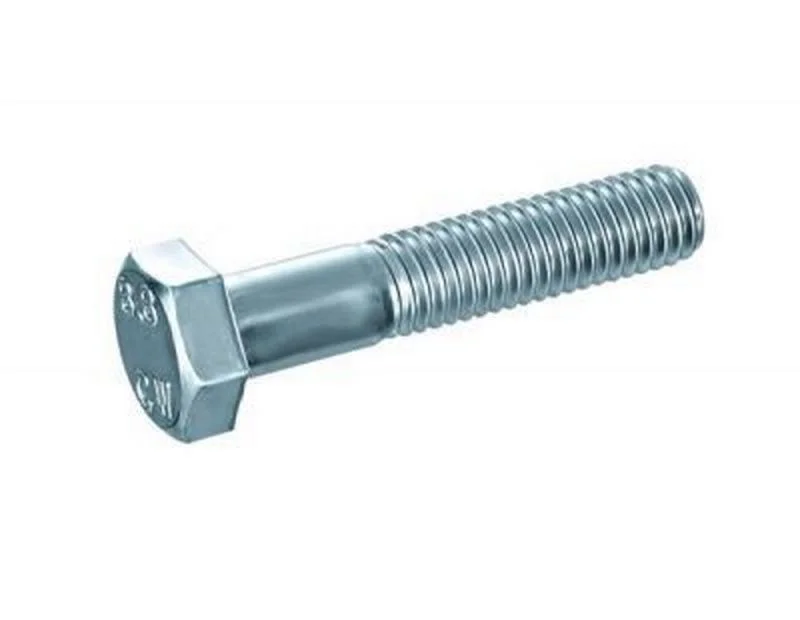

07.12.2010 Класс прочности болтов, класс прочности стали

   Временным сопротивлением называется отношение максимальной нагрузки, которую выдерживает материал (болт) в момент наступления разрушения, к первоначальному поперечному сечению Fo.
   Предел текучести От представляет собой наименьшее напряжение, при котором деформация материала происходит без заметного увеличения растягивающей нагрузки Рт.

Класс прочности болтов обозначается двумя числами. Первое число, умноженное на 10, определяет величину минимального временного сопротивления (кгс/мм2). Второе число, определяет отношение предела текучести к временному сопротивлению (%), а произведение чисел определяет величину минимального предела текучести (кгс/мм2).

4.8
Изготавливаются из марок стали 10, 20.
5.8
Имеют относительно не высокую прочность на разрыв. Болты класса прочности 5.8 выдерживают нагрузки на 20% больше, чем болты класса прочности 4.8.
Широко применяются во всех отраслях народного хозяйства для малонагруженных соединений.
8.8
Изготавливаются из стали 35, 20Г2Р, 40Х с последующей закалкой.
Выдерживают в два раза большее разрушающее воздействие по сравнению с классом прочности 4.8.
Рекомендуем применять в ответственных конструкциях и механизмах.
10.9
Изготавливаются только из стали 20Г2Р, 40Х, 30Х3МФ в зависимости от диаметра болта с последующей закалкой.
12.9
Выдерживают разрушающее воздействие в 2.7 раза больше по сравнению с классом прочности 4.8.
Высокий класс прочности позволяет применять крепежные изделия меньшего размера при тех же нагрузках; сократить металлоемкость крепежа и снизить цену на 30-40%. Незаменимы в механизмах, требующих частой сборки-разборки, грузоподъемных машинах и ответственных конструкциях.

Метод Виккерса. Метод измерения твердости черных и цветных металлов и сплавов при нагрузках от 9,807 Н (1 кгс) до 980,7 Н (100 кгс) по Виккерсу регламентирует ГОСТ 2999 - 75* (в редакции 1987 г.).
Измерение твердости основано на вдавливании алмазного наконечника в форме правильной четырехгранной пирамиды в образец (изделие) под действием силы, приложенной в течение определенного времени, и измерении диагоналей отпечатка, оставшихся на поверхности образца после снятий нагрузки.

Твердость по Виккерсу при условиях испытания - силовое воздействие 294,2 Н (30 кгс) и время выдержки под нагрузкой 10 ... 15 с, обозначают цифрами, характеризующими величину твердости, и буквами HV.

Пример обозначения: 500 HV - твердость по Виккерсу, полученная при силе 30 кгс и времени выдержки 10 ... 15 с.

Пример : HV 30/20-420,
где HV - твердость по Виккерсу,
30 - нагрузка, кгс,
20 - время выдержки, с,
420 - число твердости.

Например,  450  HV10/15  означает,  что  число  твердости  по  Виккерсу  450
получено при P = 10 кгс (98,1 Н), приложенной к алмазной пирамиде в  течение
15 с.

ПараметрЗначение параметра для винтов класса прочности
Твердость по:
Виккерсу HV
14H
22H
33H
45H
От 140 до 290От 220 до 300От 330 до 440
От 450 до 560

Дата публикации: 07.12.2010
Материалы подготовлены специалистами компании «Трайв-Комплект».
