Как выбрать анкер для бетона?

Анкер для бетона – это крепеж, который позволяет надежно зафиксировать строительные материалы, изделие или технику. Они могут иметь различные формы и конструкции. При этом не все строители и тем более несведущие в этом вопросе люди не всегда понимают, как выбрать анкер для бетона, исходя из типа задачи.

Особенности

Параметры надежности и размеры регламентированы по ГОСТ. Внешне метиз походит на болт. Производится обычно из нержавеющей стали или качественных сплавов, иногда с оцинкованным покрытием для обеспечения антикоррозийных свойств. Форма анкера – цилиндрическая с расширением конусного вида на одном из концов. Это распорка, которая после установки метиза в отверстие расширяется, обеспечивая плотную посадку в бетоне.

После монтажа анкер фиксируется внутри и удерживается силой трения или клеевым составом, который подается в специальной капсуле. Рабочую силу изделия обеспечивает стержень – его длина может быть от 45 до 200 мм. На распорной стороне обычно есть внутренний резьбовой слой. Также конструкция предполагает наличие втулки и крепежной гайки. Рабочий принцип прост:

1. Подготавливается отверстие подходящего диаметра.
2. Метиз вкручивается в него.
3. Распорная часть расширяется, обеспечивая надежность фиксации.

Анкер может использоваться для разных задач:

• Несущая – для монтажа конструктивных элементов. Например, для присоединения потолочных плит перекрытия, фиксации балок, выступа балкона, лестничной площадке. Метиз подходит и для более бытовых целей: установка полки, люстры или кондиционера. Также крепежный болт полезен для фиксации лаг в пустотах или бетонных полах;
• Конструктивная – предотвращает смещение элементов, когда устойчивость предполагается за счет их собственной массы. Иногда метиз полезен для рихтовки или других строительных работ.

Основные виды

Перед тем, как выбирать анкер для бетона, нужно определиться с типом метиза. Болты могут отличаться по конструктивному принципу и другим параметрам. Самый популярный тип анкеров – механические. Это недорогой стальной крепеж. Для фиксации используется резьба, гильза или втулка, усиливающая трение и мешающая болту сойти с места. Допускают монтаж в твердом или жидком бетоне до момента отвердения. Второй вариант обычно полезен при заливке фундаментов или армированных поясов. Механические крепежи могут быть:

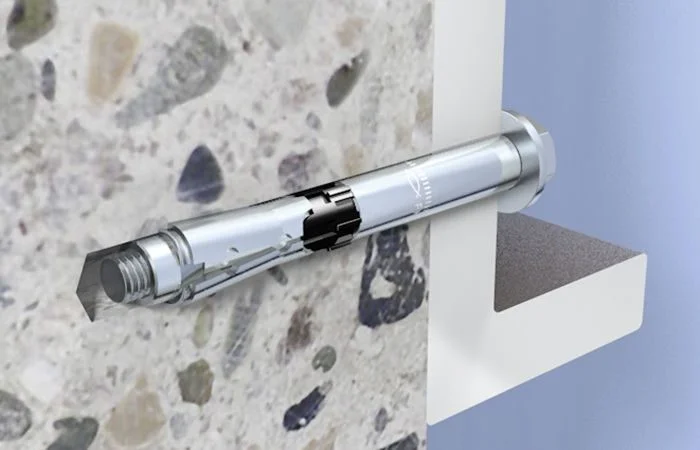

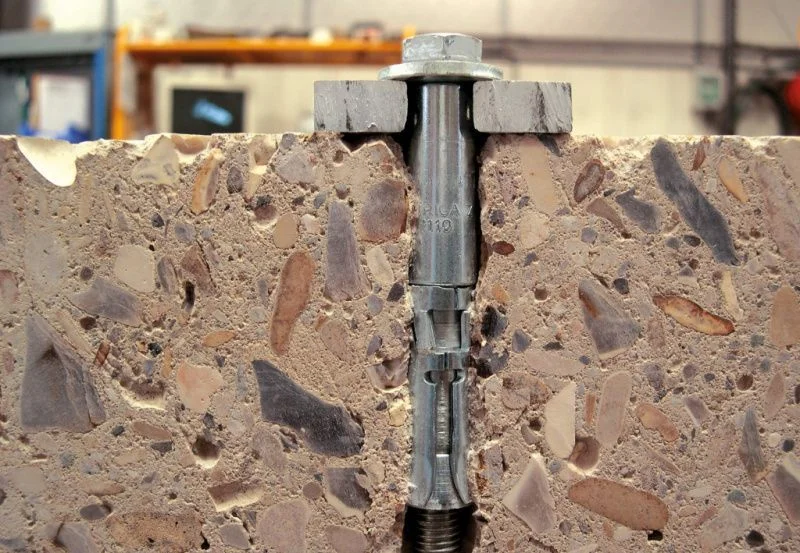

• Распорными – состоят из резьбового стержня, гильзы или втулки с выступами. Такой метиз подходит для твердого бетона, так как распирающее воздействие может разрушить неокрепшую смесь или ячеистые полости неплотных материалов. Устанавливается быстро и обеспечивает надежную фиксацию;

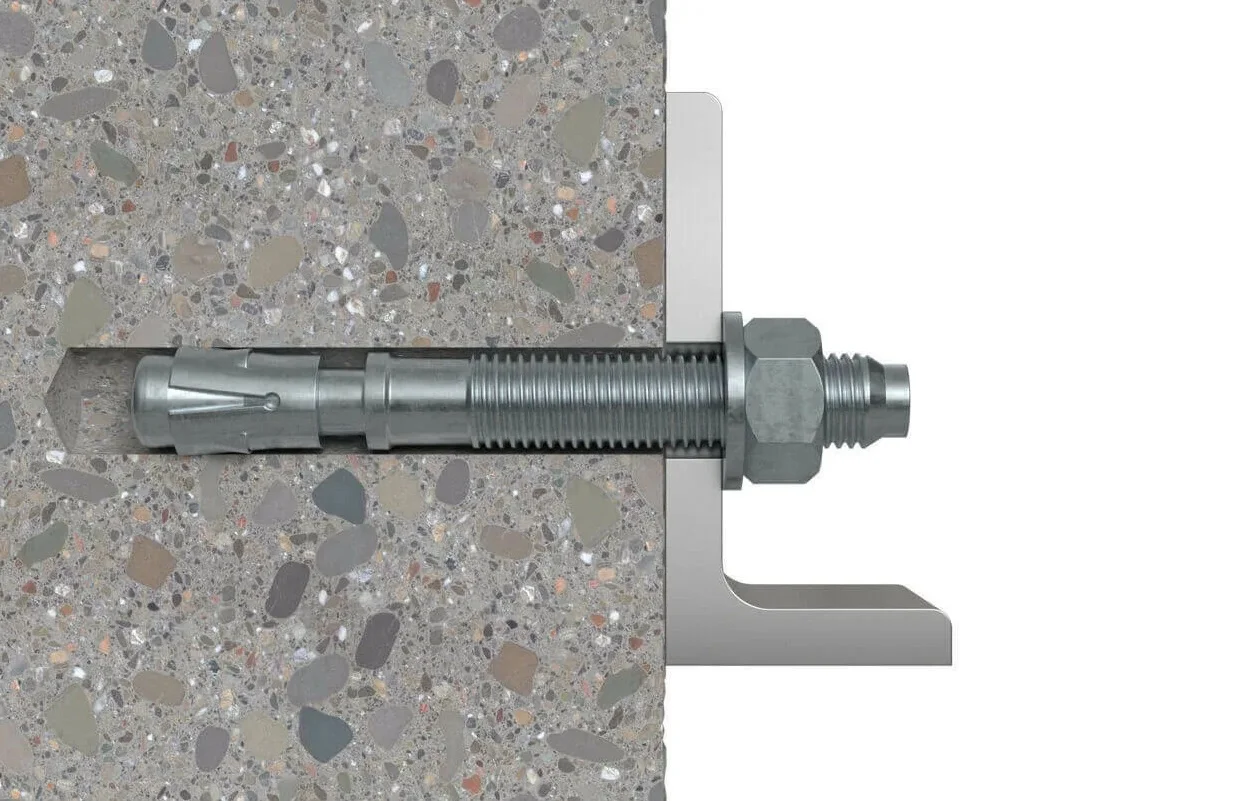

• Клиновыми – подходят для подвесных конструкций, которые нужно закрепить на твердом основании. Это могут быть алюминиевые профили, металлические рейки, вентиляционные трубы и др. Такие метизы несъемные, потому при установке важно предварительно разметить поверхность. В отличие от распорных болтов не предполагают резьбу. Устанавливаются молотком, так как состоят из стержня со стопором и распором клинового типа;
• Рамные – распорный болт, используемый для фиксации дверных, оконных конструкций. Метиз отличается тем, что по всей длине втулки предусмотрен разрез. В ее верхней часть есть выступы, которые не дают изделию провернуться при установке. Вместо гайки или головки под ключ на фронтальной стороне есть скрытая плоская головка, для которой используется отвертка;

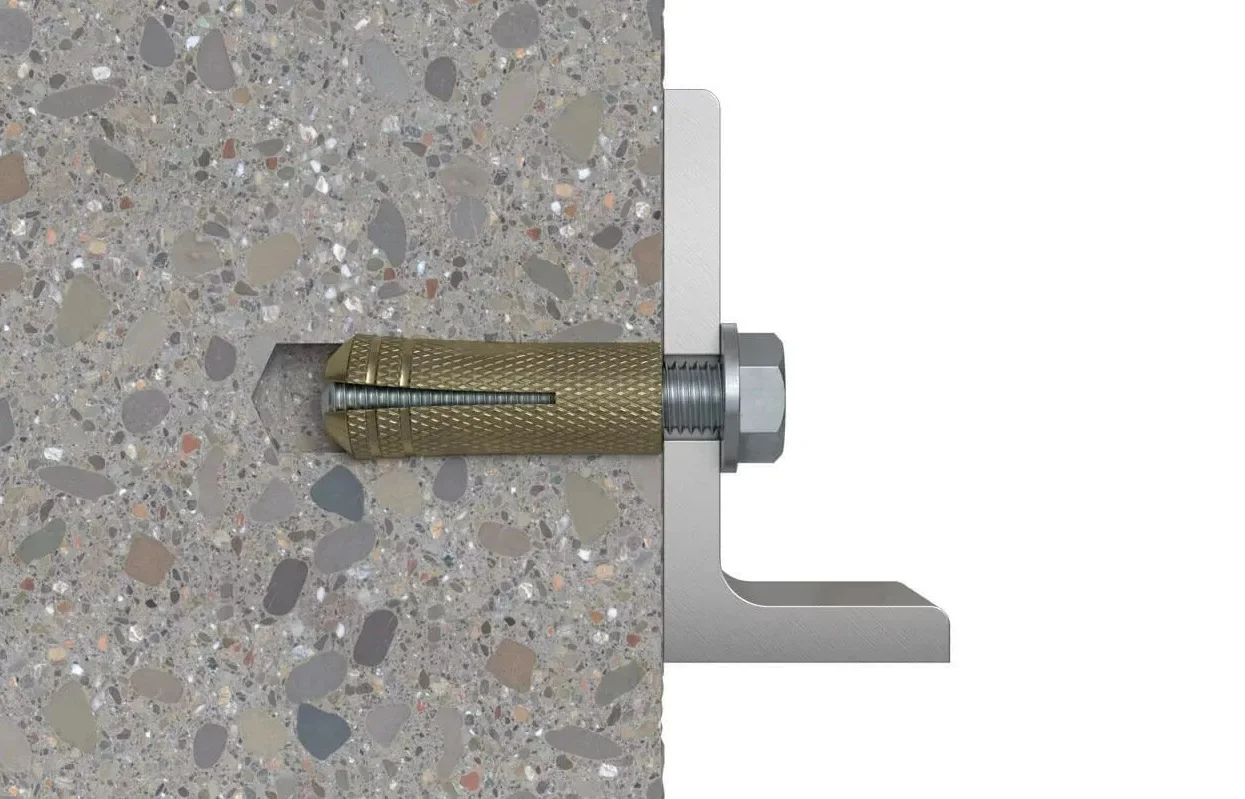

• Забивные – самые простые при монтаже. Не предполагают наличие болтов, так как они подбираются отдельно – исходя из ситуации. После помещения гильзы в отверстие изделие забивается молотком. Затем в элемент вкручивается метиз на резьбе;
• Разжимные – используются для крепления светильников, карнизов в пустотелых плитах перекрытия, когда нельзя применять распорные метизы. На основе есть продольные прорезы, которые не доходят до конца. При закручивании деталь сжимается, раскрывая элементы с острыми зубьями. Они вдавливаются в бетон, не давая двигаться изделию.

В отдельную категорию можно вывести химические анкеры, подходящие для фиксации конструкций в ячеистом или пустотелом бетоне. Такие метизы стоят дороже механических аналогов. Рабочий принцип прост: внутрь отверстия заливается специальный клей. Он распределяется по всей длине болта, заполняя пустое пространство. Это делает материал максимально прочным в точках соприкосновения. Химические анкеры отличаются друг от друга по составу смеси, формату, методам установки. Сами метизы к ним покупают отдельно.

Расчет нагрузки

Важно не только правильно выбрать формат метиза, но и его параметры. Нагрузка может быть одного из двух типов:

• Статистическая – вес конструкции, которую предстоит закрепить;
• Динамические – ударные, толчки и другие (могут отличаться по продолжительности и усилию, направлению).

Чтобы элемент держался прочно, нагрузка на него не должна превышать 25% от расчетной. Например, если нужно закрепить шкаф с духовкой – допустим его масса равна 100 кг. Болту предстоит выдержать нагрузку, равную четырехкратной массе изделия. Пример расчета:

• 100 * 4 * 9,81 (ускорение свободного падения) = 3 924 кН.

В процессе рекомендуется учитывать и дополнительные параметры: тип бетона, усилие на срез, разрыв и т.д. Затем получившийся результат сравнивают с табличными данными. Например, для анкера М6 усилие на вырыв составляет до 4,20 кН, М16 – 23,30 кН.

Рекомендации по выбору

То, какой анкер лучше выбрать, зависит от плотности бетона и проектной нагрузки. Если ошибиться, то метиз не выдержит и конструкция может упасть – в том числе с сопутствующим разрушением основания. Например, крышу снесет от порывов ветра, фасад – упадет на проезжую часть.

Важно следовать проектной документации и использовать проверенные марки. Предварительно рекомендуется изучить маркировку – в ней указаны основные параметры: диаметр резьбы, длина, максимальная толщина и т.д. Если проекта нет, то учитывают технические параметры. Проще изучить таблицы, составляемые производителями на базе тестов. В них содержатся все основные сведения.
